ltspice是一款操作非常简便的电路图仿真软件，可用于电路图的检测与仿真，ltspice不仅是一个SPICE仿真器，还是一台电路图捕获器，同时也是一台波形观测器。通过这款软件，使用者可以快速的制作电路仿真图，还可以通过其他的原理图程序来捕获程序生成的网表。和上一个版本相比，该软件的工作效率也有所提高，在几分钟之内就可以完成大多数开关稳压器的波形观测，需要的小伙伴赶紧下载去吧！
安装教程

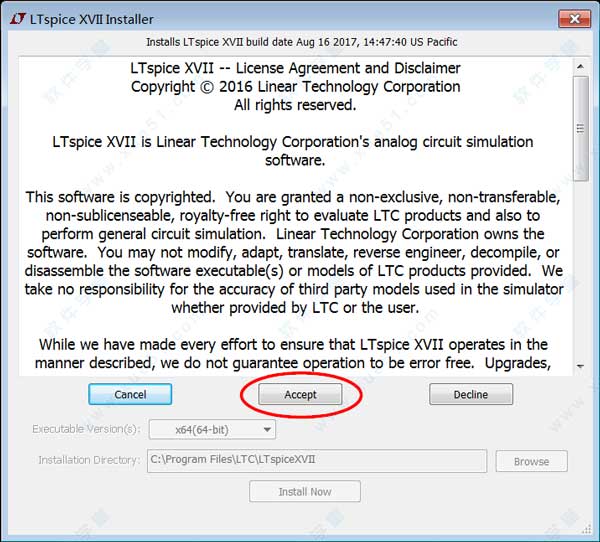

1、点击accept安装即可。
使用教程

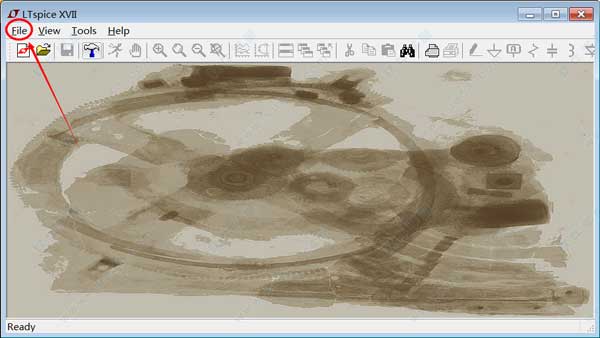

1、打开软件，点击file→new schematic，创建新的原理图。

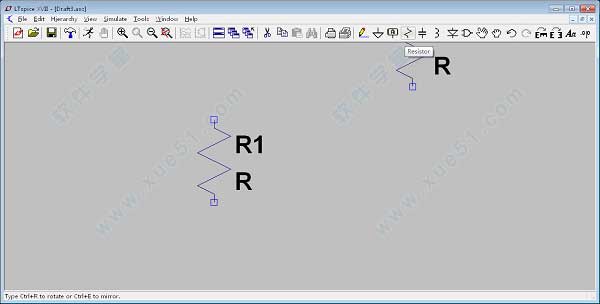

2、一个简单的仿真电路需要放一些元器件在原理图中，那我们首先两个电阻吧！
3、右上角还有三极管的标志，点击便可以添加三极管了。

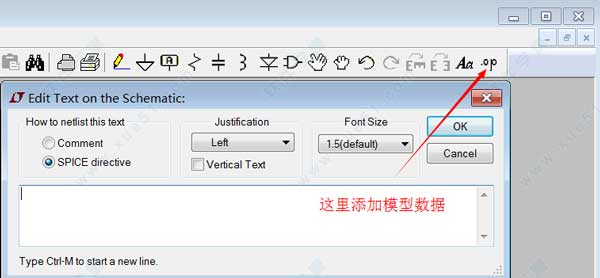

4、点击界面最右边的按钮即可为元器件添加模型数据，记得右键点击元器件并命名与模型数据相同的名字来连接模型数据。

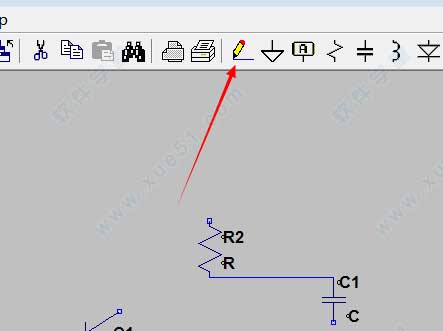

5、点击图中铅笔标识便可以绘制电路图线路。

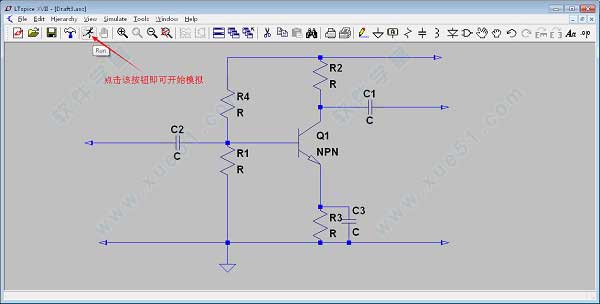

6、点击图中的run便可以开始运行了，当然这张图还没有数据暂时还不能运行的。

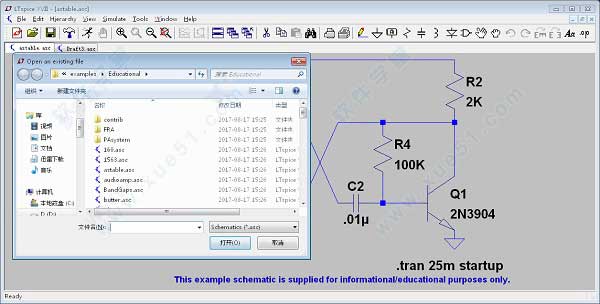

7、当然，软件中还提供了现成的电路图可以使用。
软件功能：
1、通用原理图驱动的SPICE
这是LTspice XVII模拟器的主要用途，在许可证中的限制内，您可以自由使用它作为通用示意图捕获/SPICE程序，即使是不使用凌力尔特产品的电路。许多公司将LTspice标准化为EDA工具。软件允许您制作无限大小和内容的仿真电路，支持前进波形，交叉探测，反向交叉探测和无限层次结构。
2、外部网络表
您可以通过手动打开或捕获其他原理图程序生成的网表，这些文件通常具有“.cir”的文件扩展名，但“.net”和“.sp”也被理解。用于网表文件的
文本编辑器可以将SPICE语法着色为可读性。菜单命令“工具”=>“颜色首选项”可用于调整编辑器中使用的颜色。如果网表的上下文是ASCII，则该文件存储为ASCII。否则文件格式为UNICODE，其中包含每种生活语言的每个字符，同时LTspice模拟器可以轻松读取ASCII和UNICODE。
3、效率报告
可以从包含关键字“stable”的时域的DC-DC转换器获得效率报告。 在稳态模拟之后，效率报告可以在原理图上显示为一组注释文本。您可以通过使用“编辑模拟命令”编辑器中的“停止模拟稳定状态”来计算您自己编写的SMPS电路的效率。模拟之后，使用菜单命令View =>效率报告。自动检测稳态并不总是奏效，有时，稳态检测的标准太严格，有时太宽泛。然后，您可以调整选项参数sstol或简单地交互设置效率集成的限制。
更新日志：
31.05.2017（2019-09-09）
1、Windows helper.dll现在已经被数字签名了。
2、为ADP2443添加了符号和型号。
3、增加现场更新实用程序状态读数的大小，以允许显示更长的路径。
4、BUS'ed设备的未连接引脚不再默认连接到同一个浮动节点。
5、更正了报告并行电压源的错误信息的散文。
6、为LT8362添加了符号和型号。
7、修改了LTC2965的型号。
8、修改了LT8640S的型号。
9、为LTC3886添加了符号和型号。
10、纠正对话标签中的两个错字。
11、修订了LT1965系列的型号。
12、修改了LT1121，LT1121-3.3和LT1121-5的型号。
13、修订了LTC1992-1，LTC1992-2，LTC1992-5和LTC1992-10的夹具。
14、修订了LT8304和LT8304-1的型号。
15、为LTC2965添加了符号和型号。
16、为LTC7004添加了符号和型号。
17、添加了LTC7003的符号和型号。
