step7(西门子plc编程软件)v5.6 附安装教程

Step7是一款非常著名的西门子PLC编程软件。该软件的主要功能就是对西门子系列工控产品进行编程、监控和参数设置，其中包括SIMATIC S7、M7、C7和基于PC的WinAC。编程软件相对都比较复杂，但是这款软件拥有大量的在线帮助功能，用户只需用鼠标打开或选中某一个对象，按F1可以得到该对象的相关帮助。而小编带来的这款step7西门子plc编程软件全新的版本基于旧版的基础上新增和增强了许多功能。需要的朋友赶紧来下载体验吧！

安装教程

1、下载好数据包，解压压缩包，双击exe文件夹点击下一步开始安装

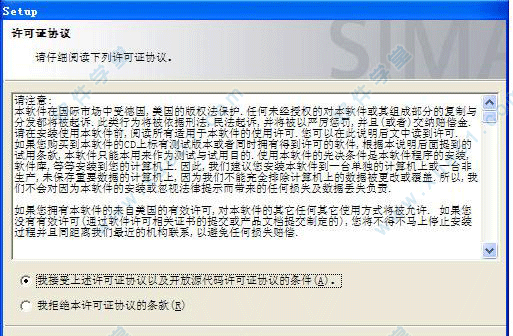

2、阅读软件的安装协议，点击我同意，勾选同意协议的项目，继续安装

3、在弹出的界面中选择SIEMENS STEP 7 v5.6相应的的组件

4、选择安装v++组件，该组件是一定要安装的

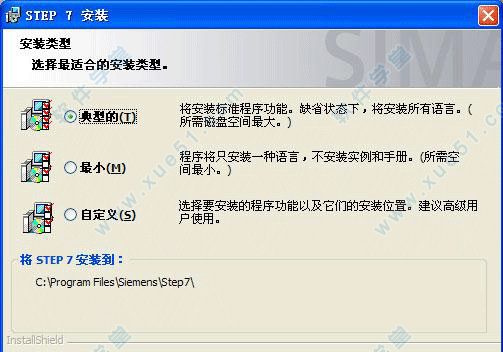

5、选择安装的类型，这里提供典型、最小、自定义安装三个项目，这里小编选择第一项

6、等待安装完成即可。
7、安装结束以后，可以选择重启软件，也可以选择稍后重启

安装失败解决方法

无法安装解决方法
出现如下界面:

解决方法:
重启后，在注册表内“HKEY_LOCAL_MACHINESystemCurrentControlSetControlSession Manager ”中删除注册表值
“PendingFileRenameOperations” 然后直接安装
安装重启解决方法
方法一:简单的方法
1、找到我们注册表里的一个文件删除就可以按win+R打开运行，输入regedit打开注册表编辑器
2、找到HEEY_LOCAL_MACHINESYSTEMCURRENTCONTROLSETCONTROLSESSION MANAGE下的PendingFileRemameOpeaations键
3、删除它就可以这是每次重启电脑都会自动生成的，所以删除不会有影响我们删除以后就可以打开Step7了
方法二:脚本法
1、我们新建一个txt文件，名字随便起自己知道干什么的就行
2、输入以下字符：
Set WshShell = Wscript.CreateObject("Wscript.Shell")
WshShell.RegDelete "HKEY_LOCAL_MACHINESYSTEMCurrentControlSetControlSession ManagerPendingFileRenameOperations"
Set WshShell = Nothing
3、然后把文件的扩展名改为vbs运行它即可运行时不会有提示，直接双击就可以然后在打开我们的软件就可以了

常见问题

一、如何清除信息"Error401: string variable is not large enough for string"？
1.如果在刚开始安装软件，出现消息"Error 401: string variable is not large enough for string"，在控制面板中，打开"系统属性" 并选择 "高级" 标签。在打开的对话框中点击 "环境变量" 按钮。
2.检查系统变量中的"Path"。该变量不能包含"%path%"。如果包含可以通过"编辑系统变量"功能进行清除。
3.之后选择OK保存对话框设置并重启PC安装STEP 7
二、当出现"NCM PC Manager is already installed"消息时，如何安装软件？
当PC上安装了SIMATIC WinCC V6时，软件的安装会出现该消息并中止安装过程，此时必须卸载NCM PC软件。在控制面板中，打开"Software"对话框，选择"添加删除程序" 标签。选中"NCM PC Software"，然后单击 "Remove" 按钮执行卸载。在重新启动安装程序之前，必须重启PC
三、如何安装丢失的语言？
1.安装任何丢失的语言都是行不通的。为了找回丢失的语言，必须重新安装 STEP7。卸载和安装与任何选件包是独立的。这样，在安装时无需移除选件包。
2.如果已进行过多语言安装，建议无论如何都要重新安装选件包，因为在这种情况下选件包并没有与语言一起安装过。
3.如果在安装的过程中出现任何异常，建议完全卸载并重新安装
四、为什么安装软件时会在起始画面处停止并且无法关闭？
1.原因1:可能执行了双重监控和 ELSA 显卡的"Deskman.exe" 程序
解决办法：
若已安装软件工具，那么启动任务管理器，中止 "Deskman.exe" 任务。之后应该可以安装
2.原因2:无PC管理员权限
注意:
要安装软件，必须具有 Windows2000/XP/NT 的管理员权限（用户权限）
五、如果安装时STEP 7的选择窗口是空的，在此情况下，如何通过USB安装软件？
复制STEP 7 CD的内容到硬盘中，并从硬盘启动安装。必须完全安装软件光盘，因为在安装过程中，"Rasetup.log" 文件中会产生一列*.ssf条目。如果硬盘上的列表与新产生的列表不匹配，选择窗口将会是空的
六、为什么当SIMATIC Manager打开时，软件会停止运行？
检查任务管理器中是否有程序状态信息。如果没有，可能没有安装在推荐目录中
解决办法：
卸载软件 ，在默认的路径 [DRIVE]:SIEMENS 下安装软件和所有的S7软件包
七、为什么不能使用特殊字符命名文件、文件夹和项目？
特殊字符一定不能用于文件、文件夹以及项目的命名，因为如果这样，在安装 SIMATIC 软件时这款软件的路径将不会被识别。同样要避免采用句点的名字，例如，“D:Programs....”.。更多有用的信息请参照文件 README.RTF 第 6.2 章节。
八、为什么某些软件产品在安装菜单中显示为灰色（例如，License Manager）？
SIMATIC软件安装时将检查计算机中已经安装的软件版本。例如，如果 STEP 7 V5.4 SP4已经安装到计算机里，那么它的安装文件将不能被选择并且变为灰色

新功能

一、操作系统
自V5.5版本的STEP 7起，支持操作系统MS Windows 7 Professional、Ultimate和Enterprise(标准安装)。
组态和诊断硬件
1、自V5.5版本起，可以从多台IO控制器创建I设备。
2、自V5.5版本起，可使用PROFINET共享设备功能。
3、自V5.5版本起，可以动态分配IP地址和设备名称。
4、自V5.5版本起，可以为多个域组态介质冗余。
5、自V5.5版本起，可以为IO设备组态等时模式。
6、自V5.5版本起，可以直接从"Windows开始菜单"安装硬件升级程序。
7、自V5.5版本起，可以管理Web服务器的用户权限。
8、自V5.5版本起，可以通过安全的HTTPS连接访问CPU的Web网页。
9、自V5.5版本起，可以为TCP连接组态保持激活时间。
10、自V5.5版本起，可以同时为一个以上的模块下载I&M数据(使用多项选择)。
当前操作期间的组态更改(CiR)
对STEP版本进行升级时，STEP 7 V5.4版本之前(包含V5.4)关于用于PROFIBUS的RUN模式中的硬件配置(CiR)限制不再适用于V5.5版本。
二、标准库
1、从V5.5版本起，通过为CPU的集成PROFINET接口的程序控制的组态添加了SFB104 "IP_CONF"，以此扩展了系统功能。
2、从V5.5版本起，通过添加用于启用或同步用户Web网页的SFC99 "WWW"扩展了系统功能。
3、从V5.5版本起，通过添加用于接收数据记录的SFB73 "RCVREC"和用于使数据记录在I设备上可用的SFB74 "PRVREC"扩展了系统功能。这些SFB仅对S7-300 CPU有效。
4、自V5.5版本起，扩展了带SSL-ID W#16#xy9C的系统状态列表。这提供关于已组态的工具转换器及其工具的信息。
5、自V5.5版本起，包括以下S7通信的FB：FB28 "USEND_E"、FB29 "URCV_E"、FB34 "GET_E"、FB35 "PUT_E"。这些FB仅用于S7-300 CPU，且仅位于通过集成PN接口的连接上。
6、自V5.5版本起，以下两个通过Industrial Ethernet用于开放式通信的FB有了新名称：FB 210 (原名称："S5FW_TCP")现称为"FW_TCP"，FB 220(原名称："S5FW_IOT")现称为"FW_IOT"
三、报告系统错误
1、自V5.5版本起，可以选择是否在启动CPU时评估从站的状态。
2、自V5.5版本起，在"消息预览"、"打印"和"打印预览"对话框中显示或插入消息的附加文本
3、自V5.5版本起，还可以下载在HW Config中通过"报告系统错误"生成的块
四、系统诊断
自V5.5版本起，有两个"十六进制格式的诊断"对话框：一个对话框用于PROFIBUS从站，另一个对话框用于PROFINET设备
五、设置PG/PC接口
自V5.5版本起，无需安装附加软件即可使用USB编程器。已经在STEP 7中集成了所要求的功能.

更新日志

v5.6
1、修复若干bug。
2、优化细节问题。
