cadence 17.2 是一款功能强大且专业的电子设计自动化软件，由全球电子设计创新的领导者设计系统公司推出。可以帮您实现电路仿真设计，是一款针对高端电路设计使用的工具，它的高速板设计在行业中都被视为工业标准，许多大公司都使用它进行电子设计。在高速板方面制作的优势非常明显，可以将复杂的制作过程简单化，可以提高设计师在设计图纸的效率，国内众多设计师都使用它来交流学习，cadence 17.2采用了新的数据存储方式，这也使其不再兼容以往的版本，即其设计的文件不能降级，同时还带来了新的padstack创建方式，这些新的变化使得全球很多老用户觉得暂时还无法适应，但对于仿真规则驱动的PCB设计流程来说，用户体验提升还是很大的。本站提供cadence 17.2 破解版本，附破解安装教程，欢迎下载！

安装教程

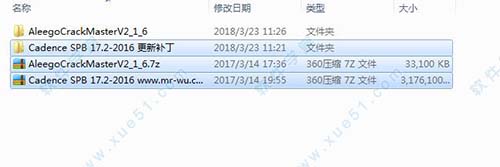

注：在本站下载完软件数据包之后，有得到三个文件，先对“AleegoCrackMasterV2_1_6”进行解压，此软件是运用阿狸狗破解大师破解的。

1、对阿狸狗破解大师解压完后，双击运行阿狸狗破解大师程序，选择第一项“安装Cadence SPB软件”，（运行之前最好关闭电脑的杀毒软件，小编亲测软件安装不会带来任何不安全因素）点击继续；

2、选择安装版本为SPB 17.2-2016，选择安装源文件：就是您在本站下载的另外一个还没解压的“Cadence SPB 17.2-2016 www.mr-wu.cn.7z”压缩包，选择安装路径为英文路径，然后选择“一条龙 做全套”点击安装；

3、等待一些时间，软件较大，时间需要的长一点，请耐心等待；

4、安装全自动，请不要点击任何按钮；

5、安装完成后就可以使用软件了；

6、安装后，桌面上没有快捷方式，单击开始菜单所有程序，即可看到软件。

软件特点

1、图形化、平面化和层次化设计能力提高了原理图设计效率；
2、与强大的元件信息系统（CIS）高度集成，促进优选器件和已有器件库的重用，可以加快原理图设计进程，降低项目成本；
3、便于查找元件，并与MRP、ERP、PDM数据库实现高度集成；
4、为用户提供超过200万的免费元件库，便于灵活选择设计元件；
5、集中管理物料编号和器件信息；
6、可进行数据流程、封装以及互联的在线设计规则检查；
7、用户可以对元件、连线、网络、引脚和标题框进行灵活的编辑和定义；
8、可以导入和导出所有常用的设计文件格式；
9、宏记录器可用于复杂的原理图编辑和定制过程的录制。
10、对模拟电路不仅可进行直流、交流、瞬态等基本电路特性分析，而且可进行参数扫描分析和统计分析。

新增功能

一、设计差异比对
当两份电路图有所差异时,透过 Capture Compare Design 功能可以选择对电路图资料夹或是电路图图纸页面做差异比对,比对结果可查看电路图逻辑或是图形的差异。
在 Capture 命列选单中,选择 Tools Compare Designs 功能选单来进行电路图的差异比对。
二、高级零件标号编排功能（Advanced Annotation）
在Capture 中新增了高级零件标号编排的功能,在这个功能中,你可以针对不同电路图图纸页面设定不同的零件序号起始值,同时也可以针对同一页电路图图纸不同零件设定不同的起始序号。
三、新增个人工作环境设定
OrCAD Capture现在对使用者环境设定,有更加高级的设定界面,使用功能选单中的 Option Preference More Preference 进入设定界面。在新的 Extended Preferences Setup 中,可以针对以下环境做高级设定:
1、命令窗口（Command Shell）
2、设计及零件库(Design and Libraries)
3、设计缓存(Design Cache)
4、设计规则检查(DRC)
5、OrCAD Capture CIS (CIS)
6、网络群组(NetGroup)
7、网表(NetList)
8、电路图(Schematic)
四、范例设计浏览
在 Cadence 17.2-2016软件安装目录中,整合并提供了 150 个以上的范例档案让使用者可以快速了解及学习 OrCAD Capture、OrCAD Capture CIS 以及 OrCAD Capture–OrCAD PSpice 设计流程的设计。在 OrCAD Capture 17.2-2016 中,可以简单地透过 File – Open – Demo Design 的功能选单开启内建范例档案。
五、档案格式的输出与输入
OrCAD Capture 使用File – Export – Design XML 或 Library XML 指令以及File –Import –Design XML 或Library XML 指令,可以透过程式安装目录中\tools\capture\tclscripts\capdb\dsn.xd、olb.xd 程式将电路图、零件库输出为XML 格式,以及将XML 格式重新载入成为标准电路图、零件库。
六、Intel Schematic Export Format (ISCF)格式输出
OrCAD Capture 可以使用 File –> Export –> ISCF 介面针对电路图零件、管脚属性与接地信号输出 Intel Schematic Export Format (ISCF) 格式。此格式可以通过用户界面设定零件或零件管脚属性的输出,输出后这些设定将被存档于 Caputre.ini 档案中以便下次使用不需重新设定。
七、PDF输出
从OrCAD Capture 17.2-2016 版本后,若你的电脑有安装ghostscript 32 bit、ghostscript 64 bit、 Adobe Acrobat Distiller…等程序,可以使用File – Export – PDF 的功能命令将电路图直接导出为PDF文档。导出内容包含:
1OrCAD Capture 设计
2显示设计层级架构
3显示零件序号列表
4显示网络及与其连接的零件脚位
5可跳转至层级式方块内的设计
6点选元件可显示元件属性
7导览显示 off-page connector 的连结
八、OrCAD Capture 设计元件
此元件属性 PDF 文档支持与 OrCAD Capture PDF 文档的 cross-probing 功能。
九、新增 OrCAD PSpice 仿真模型于 Capture – PSpice 设计流程
OrCAD Capture 对于 Capture -PSpice 设计流程,新增 OrCAD PSpice 仿真模型,如下表。
十、其他项目的新增功能
针对电路图 Intersheet Reference 功能,增加对 X 轴向可偏移的设定,可设定负数值做偏移位置设定。

常见问题

怎么查看有没有破解成功？
如果安装完成后，启动软件没有提示license文件的话就是破解成功。
创建网表出错，怎么办？
创建网表操作是Tools--Create Netlist，最常见的错误是没有填写封装信息，推荐DRC检查之后再去创建网表，创建网表之前检查一下是否所有元件都有封装，可以通过Browse命令批量查看、修改。详细的错误信息可以查看文档，默认是在工程文件夹下allegro子文件夹里面。
什么时FANOUT布线？
FANOUT布线：延伸焊盘式布线。为了保证SMD器件的贴装质量，一般遵循在SMD焊盘上不打孔的原则，因此用fanout布线，从SMD器件的焊盘向外延伸一小段布线，再放置VIA，起到在焊盘上打孔的作用。在LAYOUT PLUS 中，用AUTO/Fanout/Board，实现fanout布线。先要设置好FANOUT的参数。在自动布线前要对PCB上各SMD器件先FANOUT布线。
如何测量距离？
1、首先打开测量工具，通过菜单Display — Measuer ，或直接在命令栏输入 “show measure” 打开测量命令。
2、当打开测量命令后，在FIND一栏选择需要测量的选项。次步骤非常重要，选择错误很可能导致测量错误。
3、当对步骤2设置后，然后在PCB上分别单击需要测量的目标，Allegro 会自动弹出测量结果窗口。
