Cadence SPB Allegro and OrCAD 2019是一款全新的软件仿真和分析电子电路、电子设计自动化软件，为用户在机械电子设计、分析以及仿真方面提供了完美的解决方案，遇到问题可以马上解决，无需等待。软件对于电子设计和电路分析方面给用户带来非常大的帮助，它集成电路、封装和PCB协同设计高性能互连，无需人工干预，实现电子机械自动化，更加智能，用户不需要进行复杂的电子电路设计，所以就不需要去分析复杂的电路，只需手动优化I/O缓冲器之间和跨集成电路、封装和PCB的系统互联就可以了，其他的交给该软件就可以了，本来需要几个人完成的工作任务，现在只需要一个人就可以轻松搞定，大幅度提高工作效率，节省人工成本和其他成本。软件对于仿真这一块，优化的求解器变得更加智能，协助你更快更好地完成某项软件工程各项实验仿真任务工作，数据分析，产品零件分析处理等等，通过以模拟实验仿真的方式完美解决软件相关问题的完整工程过程。小编给大家带来了
Cadence SPB Allegro and OrCAD 2019破解版下载，获取专业版权限，破解功能限制，版本为v17.40，是目前较新版本软件，增加了许多新功能，也优化改善了许多功能，便于用户的使用，全方位地满足用户使用体验，需要的用户朋友们快来免费下载收藏吧。
安装破解教程

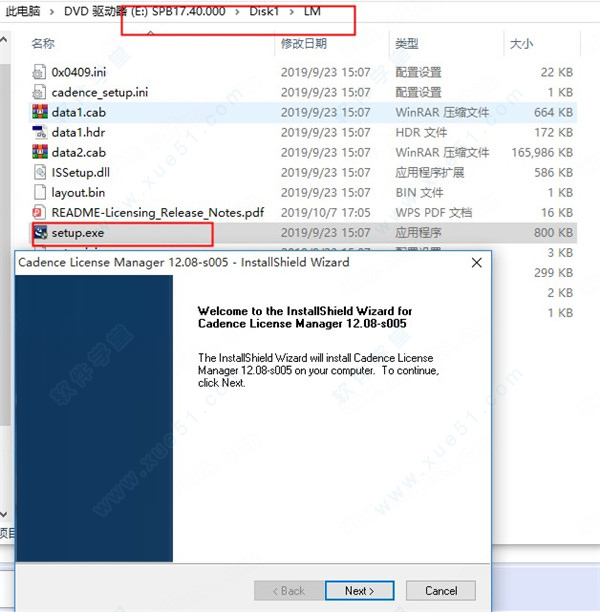

1、用虚拟机或者winrar打开SPB17.40.000.Full.Setup.DVD1.iso镜像文件，如果是win10系统，右键以windows资源管理器打开，然后找到SPB17.40.000.Full.Setup.DVD1Disk1LM文件夹，双击运行setup.exe程序安装文件

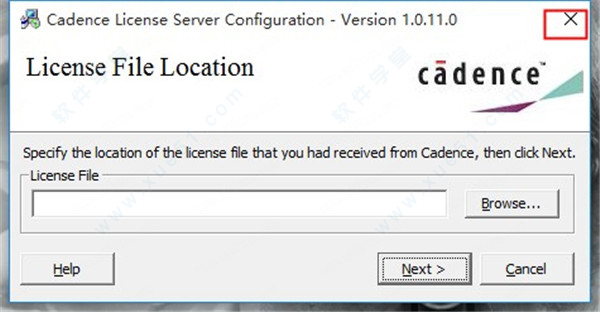

2、依提示进行安装，安装到这一步弹出如下界面，直接关闭退出此界面

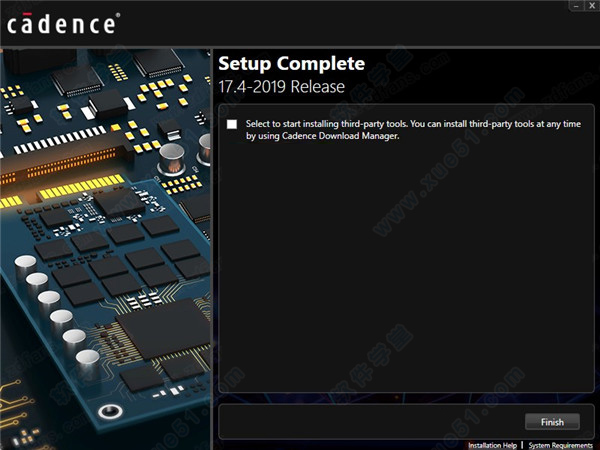

3、软件安装完成
4、接着双击运行Disk1文件内Setup.exe程序进行SPB软件安装，同意软件相关许可协议，然后根据安装向导提示完成软件安装

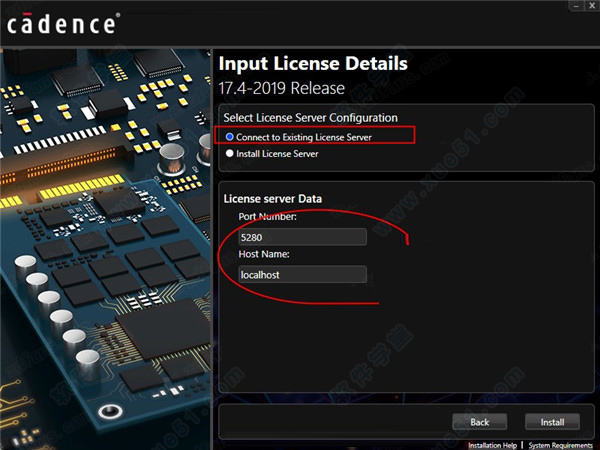

5、安装到这里，选择第一项，license server date默认即可

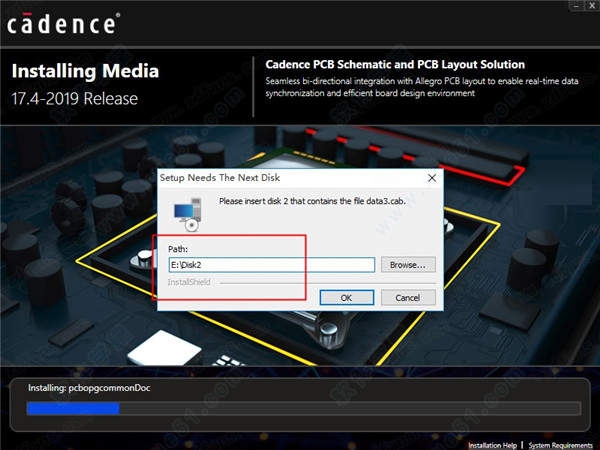

6、安装过程中弹出如下界面，默认E:Disk2，手动选择为I:Disk2date3
7、软件安装成功
8、将LicenseManager文件夹复制到 C:Cadence替换原文件，然后运行LicenseManagerPubKey.bat服务，一闪而过就可以了
9、将破解文件E:Cracktools下的pubkey_verify、pubkey_verify.exe和ToolsPubkey.bat三个文件复制到软件安装目录C:CadenceSPB_17.4tools下
10、以管理员身份运行ToolsPubkey.bat，等待加载
11、然后将License.dat复制到C： Cadence LicenseManager
12、接着在C： Cadence LicenseManager 中打开LicenseServerConfiguration.exe，弹出界面选择License.dat
13、最后一直点击next进行下一步操作，直到完成

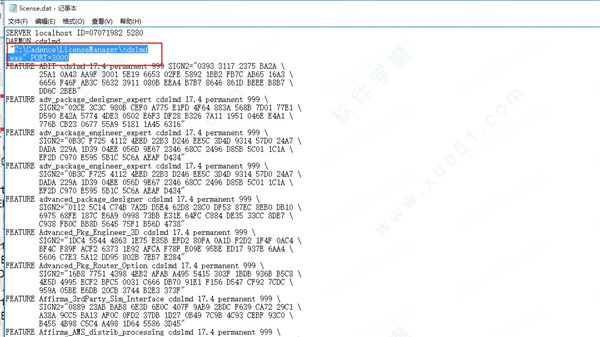

14、用记事本打开C:CadenceLicenseManager中的License.dat，删除图中用红线方框圈起来的内容：

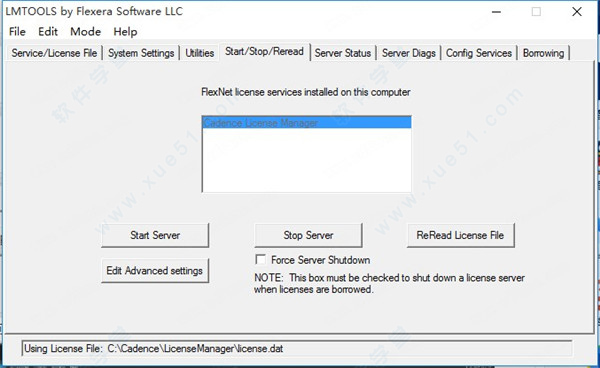

15、运行C:CadenceLicenseManager中的lmtools.exe程序，选择Start/Stop/Reread选项卡，然后点依次点击 Stop Server和 Start Server
16、至此，软件破解版成功注册激活，用户可以免费使用了
功能模块
一、 Allegro PCB Designer
Cadence SPB Allegro and OrCAD是一个灵活可扩展的平台，经过了全球广泛用户验证的PCB设计环境，旨在解决技术和方法学难题，使设计周期更短且可预测。该PCB设计解决方案以基础设计工具包加可选功能模块的组合形式提供，它包含产生PCB设计所需的全部工具，以及一个完全一体化的设计流程。基础设计工具包Allegro PCB Designer包含一个通用和统一的约束管理解决方案、PCB Editor、自动/交互式的布线器、以及与制造和机械CAD的接口。PCB Editor提供了一个完整的布局布线环境，适应从简单到复杂的各种PCB设计。其优点如下：
1、支持两种原理图设计环境：业界公认最好用的Capture原理图 及超强编辑能力的Design Authoring 原理图。
2、兼容简单及复杂的各类PCB布局布线编辑环境
3、原理图及PCB统一的约束管理方案，实时、提醒式显示长度和时序余量
4、实时的基于形状的推挤布线、任意角度的紧贴布线使得布线空间得以完美利用
5、动态覆铜可智能避让不同net的via、走线及覆铜
6、布局复制技术使用户能够在设计中快速完成多个相似的电路的布局布线
7、3D View 及干涉检查，支持平移、缩放和旋转显示，支持复杂孔结构或电路板绝缘层部分的显示
8、翻转电路板功能使得装配/测试工程师有一个真正的底侧视图
9、制造和机械CAD的接口，丰富的Skill 二次开发接口函
二、Allegro Design Authoring
Allegro design authoring则提供企业级原理图设计方案，让硬件工程师可以快速高效的创建复杂设计。其特色如下：
1、完全层次化的设计方法
2、多视点（多个窗口显示相同或者不同的电路）
3、组件浏览和实体元件选择（具有过滤功能的物理元件列表）
4、项目管理器（统一流程管理，工具的运行设置）
5、层次管理器（结构管理）
6、直接从原理图生成层次化的VHDL和VERILOG网表格式
7、SKILL 程序语言扩展支持
8、所有的Allegro PCB Editor产品可以交互设计与交互高亮显示
9、优化算法保证最少的元件使用
10、通过附加工具交互式的来保证原理图与版图的同步
11、生成标准报告,包括自定制的料单
12、TTL, CMOS, ECL, Memory, PLD, GaAs, Interface 和 VLSI 库
13、ANSI/IEEE以及常用符号
三、Capture CIS
软件是一款多功能的PCB原理图输入工具。软件作为行业标准的PCB原理图输入方式，是当今世界最流行的原理图输入工具之一，具有简单直观的用户设计界面。软件具有功能强大的元件信息系统，可以在线和集中管理元件数据库，从而大幅提升电路设计的效率。
软件提供了完整的、可调整的原理图设计方法，能够有效应用于PCB的设计创建、管理和重用。将原理图设计技术和PCB布局布线技术相结合，OrCAD能够帮助设计师从一开始就抓住设计意图。不管是用于设计模拟电路、复杂的PCB、FPGA和CPLD、PCB改版的原理图修改，还是用于设计层次模块，软件都能为设计师提供快速的设计输入工具。此外，Capture原理图输入技术让设计师可以随时输入、修改和检验PCB设计。
Capture CIS与PCB Editor的无缝数据连接，可以很容易实现物理PCB的设计；与Cadence PSpice A/D高度集成，可以实现电路的数模混合信号仿真。Capture CIS在原理图输入基础上，加入了强大的元件信息系统，可用于创建、跟踪和认证元件，便于优选库和已有元件库的重用。这种简单的原理图输入技术让设计师能够更好的发挥他们的创造力，专注于电路设计，而不是忙碌于工具层面的操作。其优点如下：
1、在一个会话窗中可以查看和编辑多个项目
2、通过互联网访问最新元器件
3、对“What-if”场景使用状态标签
4、在设计中引入了高效率的电子表格式的属性编辑或者是在原理图编辑器中编辑属性和打印定义好的属性
5、通过电路图内部或电路图之间的复制、粘贴，可以再利用原有的原理图设计数据
6、从一整套功能元器件库中选择元器件
7、用内嵌的元件编辑器更改或移动元件引脚名称和引脚编号
8、支持设计文件被其他用户打开时，该设计文件将自动锁定
9、放置，移动，拖动，旋转或镜像被选中的单个元件或组合元件时，电气连接是可视的
10、通过检查设计和电气规则，确保设计的完整性及正确性
11、可以自定义标题栏和图纸边框以满足您公司的规格要求
12、可以直接嵌入图形对象，书签，标识，以及位图图片等
13、通过选择公制或英制单位来确定网格间距以满足所有绘图标准
14、支持VHDL或Verilog ?
文本编辑器设计数字电路
15、支持非线性自动缩放平移画面；具有高效率的查找/搜索功能
16、人性化的操作视窗及对话框
四、PCB Designer
软件是目前行业内非常流行的EDA工具，PCB Designer提供了一个“原理图设计—PCB设计—加工数据输出” 全流程的设计平台，其可靠性和可升级性被业内人士广泛认同。它的高性能可以使企业缩短项目设计周期，降低项目成本，加快产品上市时间，可以有效控制产品设计风险，从而提高企业在行业中的竞争力。
这款功能强大高度集成的PCB设计平台工具，主要包含设计输入、元件库工具、PCB编辑器/布线器和可选的数模信号完整性仿真工具。这些简单直观的PCB设计工具体现着OrCAD的专业价值，并且将来便于升级到软件系列，来进行更复杂PCB的设计。
设计解决方案提供了电路板从设计到生产所有流程对应的设计解决方案，这是一个完整的PCB设计环境。该设计解决方案集成了从设计构想到最终产品所需要的一切功能模块，包含规则管理器（Constraint Manager）、原理图输入工具（Capture）、元件管理工具（CIS）、PCB编辑器(PCB Editor)和自动/交互式布线器(SPECCTRA)，以及用于制造和机械加工的各种CAD接口。随着设计难度和复杂性的增加，可以通过统一的数据库架构、应用模型和元件封装库为软件和Allegro产品系列提供完全可升级的PCB解决方案，便于加速设计和扩大设计规模。
对于设计简单电路板来说，是一款非常简单实用的PCB板层编辑工具。基于可靠的Allegro PCB设计技术，PCB Editor提供了许多优秀功能，可以使从PCB布局、布线到加工数据输出的整个设计流程的效率得到极大的提高。它可以提高企业生产效率、缩短设计周期，并提高工程师的设计能力。其优点如下：
1、提供可靠的、可升级、可降低成本的PCB布局布线解决方案，并且随着设计要求可以随时进行更新；
2、可实现从前端到后端的紧密整合，提高设计效率，确保设计数据完整性；
3、包含一整套全面的功能组合，紧密结合的PCB设计环境提供了产品设计的一整套解决方案；
4、包含一个从前端到后端的约束管理系统，用于约束创建、管理和确认；
5、提供从基础/高级布局布线，到战略性规划和全局布线的完整的互联环境；
6、动态覆铜技术可以实时填充和挖空，用以消除手工覆铜时挖空出错并修复，提高覆铜的效率。
特色亮点
1、合适的图形用户环境和使用图标的显示电路
2、在强大的环境中OrCAD Capture和Capture CIS原理图设计电路
3、设计PCB的能力（印刷电路板架和指电路板或PCB）
4、拥有一个广泛的图书馆，里面装满了元器件和电子设备
5、图形环境PSpice中的高级仿真和分析电子电路
6、环境的Orcad PCB设计器/编辑器来设计和编辑PCB
7、能够与MATLAB和Simulink软件进行交互
系统要求
操作系统： Windows 10（64位）专业版，Windows Server 2012（所有服务包）；Windows Server 2012 R2；Windows Server2016。
CPU ： 至少具有4个内核的Intel Core i7 4.30 GHz或AMD Ryzen 7 4.30 GHz
内存：16 GB RAM
空间： 50 GB可用磁盘空间（建议使用SSD驱动器）
显示： 1920 x 1200真彩色显示分辨率（至少32位彩色）GPU：支持OpenGL的专用图形卡，最小2GB（附加支持DX11 for 3D Canvas）
监视器：双监视器（用于物理设计）
支持的MATLAB版本： R2019A-64Bit（用于PSpice-MATLAB接口）
