ThinkDesign2014破解版

ThinkDesign2014是一款在机械领域业内、计算机辅助设计、3D解决方案方面等行业著名的三维设计软件。以前许多的数设计工程师总是抱怨，3D 设计工具太过昂贵、太难学、太笨 ，而软件的诞生彻底解决了这一问题。和同类三维设计软件相比较，它最大的特点就是简单易用。该软件的设计领域也是非常广泛，从装饰到洗衣和乾燥，到为小孩设计安全用品，设计师都可以通过该软件进行设计。小编带来的是ThinkDesign2014破解版，需要的朋友可来本站下载使用。

安装破解教程

1、用百度网盘下载好数据包，解压压缩包，双击“setup.exe”，开始安装软件。

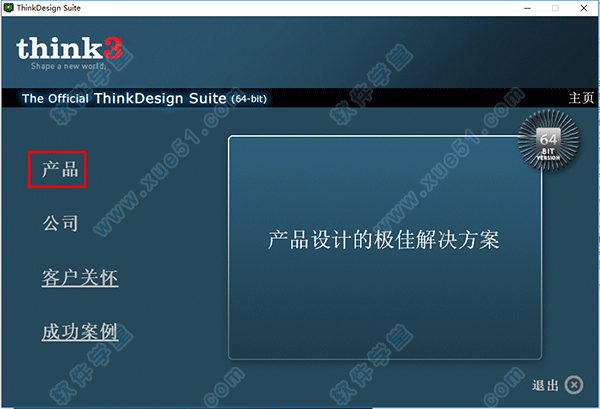

2、点击产品。

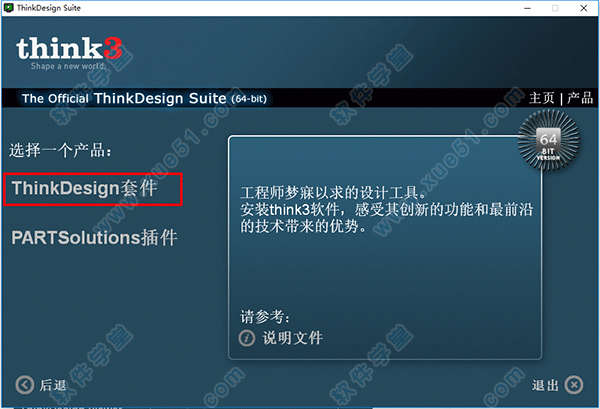

3、点击ThinkDesign套件。

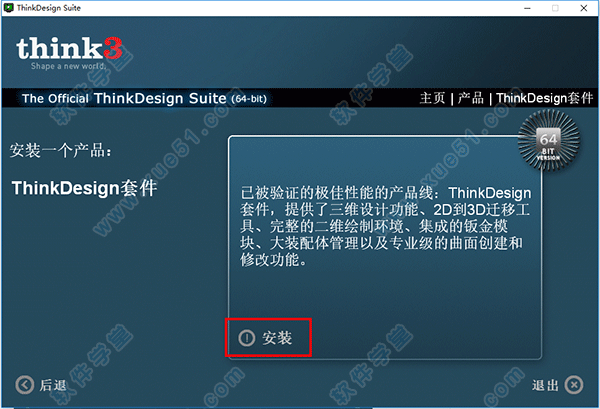

4、开始安装。

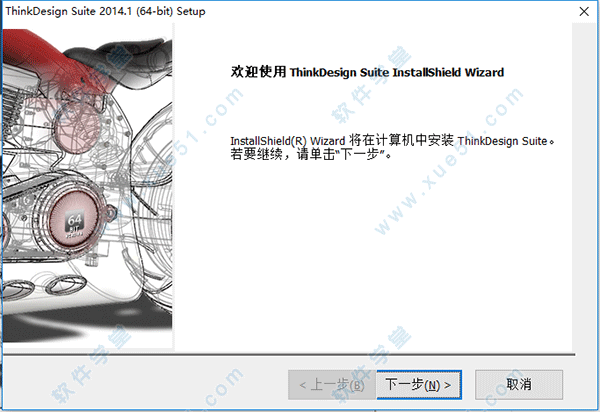

5、点击下一步，继续安装。

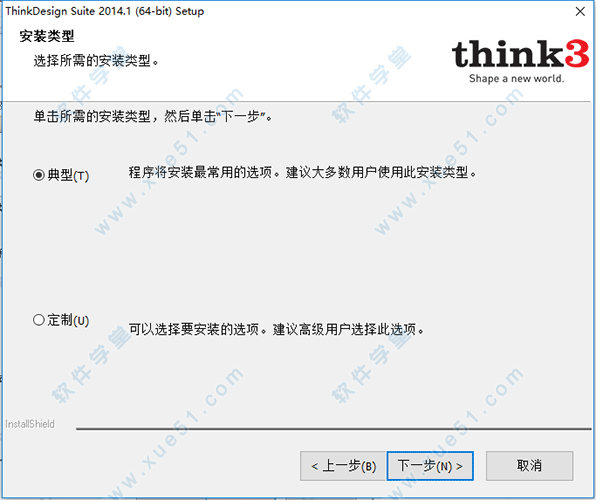

6、选择默认的典型安装即可。

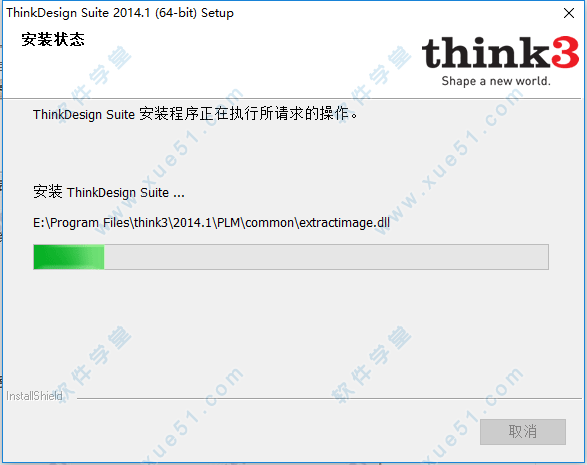

7、等待软件安装完成。

8、安装完成后，打开安装包下的“Crack”目录，将“t3gen.dll”复制到安装目录下覆盖源文件即可，这里有3个文件需要替换，默认目录分别为：
C:\Program Files\think3\2014.1\thinkdesign\bin
C:\Program Files\think3\2014.1\common
C:\Program Files\think3\2014.1\thinkdesign\ext-plugins\TReal

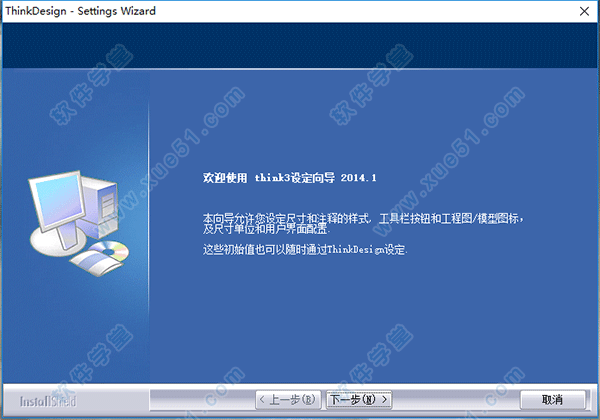

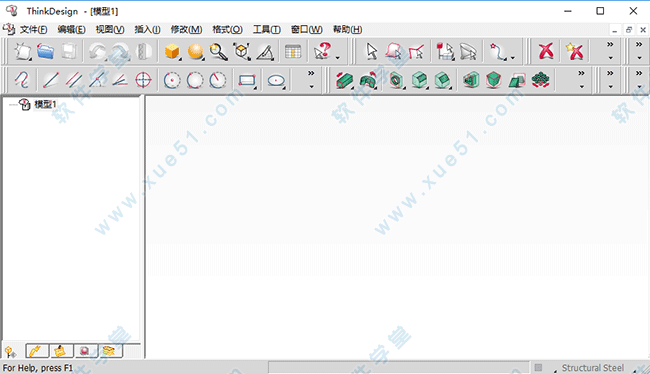

9、运行软件，点击下一步，完成软件的设定向导。

软件优势

1、2D/3D/PLM 完全集成
ThinkDesign Engineering的设计环境完全集成了2D/3D/PDM，在2D转到3D模式时并不需要额外的向导。软件提供了行业领先的2D和3D工作环境，两者具有良好的互操作性，无论2D还是3D都可以和thinkPLM进行完全集成。让公司能够重新使用历史数据、发挥历史资料的最大效益，避免转换设计平台而造成的风险。 ThinkPLM能够让用户自动生成物料清单表、或执行数据查询，当然ThinkPLM最重要还是产品进行生命周期管理。
2、AUTOCAD的兼容性
Engineering提供了AutoCAD的全面兼容性: 2D绘图可以输入Engineering，原来的设计可以进行修改和重新使用，如同Engineering的原生图纸一样。Engineering的优良的体系结构，确保了高准确性的转换功能。
3、交互建模技术
最新的交互建模技术允许对实体模型的进行直接修改，无论是原生的还是导入的模型，其目的帮助用户彻底摆脱建模过程中产生的逻辑限制，避免因为导入的文件缺少历史特征而无法修改，可以直接对零件进行修改，而不是花费大量的时间去理解零件的建模过程！基于强大的实体建模及曲面功能，Engineering提供了一个创新的、灵活的、易于使用的建模环境！
4、智能对象及链接尺寸
智能对象是软件的一个特有功能，智能对象能让用户捕捉、重新使用或者共享某项设计的部分或者全部内容。这样能在公司内部保证最大的一致性，减少设计流程中的错误以及缩短设计周期。链接尺寸是一项具有突破性和直观效果的设计功能。在输入或者编辑特征时，用户可以单击需编辑的几何体，然后直接输入参数，链接尺寸会适应模型的改变、同时保留设计结果。这就能够缩短复杂零部件设计和装配流程的时间，同时减少设计中出现的错误，效率比传统方法提高很多。通过链接尺寸，用户可以在DWG/DXF图档的基础上快速创建3D模型。
5、集成的钣金功能
Engineering的设计灵活性，使得设计工程师在设计钣金零件时更加得心应手，工程师可以直接从零开始设计或者从现有的零件开始，这些零件可以是使用软件设计的，也可以是来自其它体系的标准格式文件，如IGES和STEP。Engineering可以管理侧面带其它特征的钣金零件，即使它包含了多个折弯系数。此外，它还能够自动生成适合工厂加工所需的高质量展开图！
6、高级装配管理功能
Engineering为提供了业界领先的大型装配管理功能，同时支持自上而下和自下而上的装配，简化表示允许您快速载入和查看装配体，同时还保留了整个装配参考数据。可视标签大大简化了大型装配体的导航功能，使用符号参考可以快速的进行零件或部件的替换。用户可以建立装配体的不同配置。干涉检测功能够检测装配体内部的干涉，能能够在设计阶段就能够检测零件或者组件之间的冲突，发现错误。
7、2D和3D转换器
Engineering提供了2D转化功能，支持的格式包括DWG、DXF、IGES和Draftmaker。同时还提供了3D转换功能，支持IGES、STEP、STL、VDA、VRML、WaveFront、IV、Viewpoint、Neutral Format和ASCII points。软件的转换插件thinkdirect(可选插件）支持所有主流3D软件格式，如CATIA V5读/写、Pro/E读、Parasolid、Catia V4读/写(含2D)等。

简易教程

一、建立一个工程图文件
方法一
1.单击工具栏上新建按钮（或选择菜单命令“文件”/“新建”）
2.在新建对话框中选择“工程图”，单击“确定”按钮，程序便进入工程图环境
方法二
右击新建按钮，在弹出的下拉列表里选择“工程图”，也可进入工程图环境
二、修改一个图形
1.打开文件
2.单击“删除选择”按钮 ，选择图形中最上边的水平直线，该直线立刻消失，还可 继续选择其它想要删除的线，这里单击右键，选择“取消”，退出删除命令
3.单击“智能删除”按钮，最上边水平直线上移动鼠标（不要单击）， 可以看到该直线被两条竖直的线分成了三部分，鼠标所在段将会被加粗、加亮，移动鼠标到直线的右侧一段，单击鼠标，该段被删除。单击右键，选择“取消”，退出该命令
4.单击“剪裁/延伸曲线”按钮，选择上边的水平线，移动鼠标（不要单 击）到左侧竖直线上，向下移动鼠标，可以看到该直线与选择的水平线之间的某些链接部分会被加粗、加亮显示。可以将鼠标移到右侧竖直线上，观察线条的变化。最后将鼠标移动到左侧竖直线下部，并单击鼠标，此时图形如图1-15所示。单击右键，选择“取消”，退出该命令'
5.单击“用边界剪裁/延伸曲线”按钮，在图形区左上角将出现一个命令选项列表。 选择两条水平直线作为剪裁/延伸的边界，注意命令选项列表中“边界”的颜色变化。选择两条竖直线，注意要选取两条竖直线在两条水平之间的部分，此时图形可以看到左侧竖直线下部已被延伸到边界，右侧竖直线位于边界外侧的部分已被删除。 单击右键，选择“取消”，退出该命令
6.单击“多重拉伸对象”按钮按钮，自右下至左上框选对象，选 取范围如图，可以看到与选取框相交的两条直线已被选取，同时在图形上出项了一个平面坐标系，向左拖动x附件的实心圆圈，拉伸的图形将沿x轴方向向左移动，同时出现一个“增量”参数框”
，单击命令选项列表中按钮完成拉伸
7.单击“镜像对象”按钮，在图形区左上角将出现一个命令选项列表，勾选“复制” 复选框，选择除左侧竖直线以外的所有线条。单击“对称轴”选项，选择左侧竖直线作为对称轴，单击 按钮完成操作
8.选择所有线条，单击“移动/复制”按钮，在图形区出现一个命令选项 列表，可见此时“对象”选项以完成选择，当前默认激活的选项是“起始点”，其前侧图标已变为绿色，是因为系统设置了一个默认的起始点，但“起始点”文字仍为桔黄色，仍可对齐进行更改，选择新的起始点

常见问题

一、软件安装失败解决方法
1、尽量不要修改缺省路径和使用中文路径
2、安装前请用360等工具检查一下系统是否存在漏洞，需要及时更新系统，把所有漏洞补丁都打上，如果已经安装打开报错的，请卸载并清理注册表和手动删除安装路径下的文件
3、安装前把安装文件里data下的系统组件都安装一次（说明：实际不见得需要这样，但是为了保险，不熟悉的人还不知道缺那个组件，所以全装一次最保险）
4、对于安装的时候有些系统会提示某些系统组件没有安装的，也请到上面提示的data文件夹里去找，或者是自己单独下载一个弹出所提示的那个程序。
5、安装的时候建议大家选择“自定义”安装，因为“典型”安装是内容不全的，最基本的东西。可能导致有些第三方格式打不开，有些功能找不到等现象，如模具设计什么的。
6、除非你的机器安装了ANSYS Workbench，在“自定义”安装的时候可以选择ANSYS这个选项，否则请不要选择，因为安装了它之后，启动软件的时候TD会去检测你的机器是否装有ANSYS Workbench，如果没有的话每次开机都会提示所没有ANSYS 的许可什么的，会建议你卸载掉，如果误装的可以选择卸载它
二、软件解决回弹补偿
1、基于经验的回弹补偿
工程师凭借自身丰富的工作经验把回弹曲线做出来，然后通过ThinkDesing里面的GSM功能中的高级GSM,GSM扭转，GSM棱线扭转，GSM折弯等等一系列的命令去把补偿后的曲面做出来，这整个的重新建模的过程是全自动的，依靠计算机就可以完成，工程师在这里的作用只是设定相关的条件。这样工程师就大大的提高的工作效率，而工作量也超前的减轻了
2、基于CAE分析结果自动回弹补偿:Compensator FE修改回弹
Compensator FE 是基于GSM技术开发的用于进行板料回弹自动补偿的CAD工具，它提供了上述两种问题的解决方法，其具有如下优点:
1.它能够实现回弹补偿过程自动化，大大节省修改模具型面的时间
2.修改后的型面保持和原先型面相同的曲面拓补结构和曲面质量
3.不需要逆向过程
将Compensator技术和FEM数据配合使用能够提高模具设计效率，设计师再也不必花费大量时间来重建回弹补偿的曲面，其过程如下:
A)根据FEM获取initial mesh和springback mesh
B)在软件中分别从initial mesh和springback mesh中或取节点信息，要求两种mesh的节点数量一致
C)运用Compensator技术自动获取回弹的变形数据以确定位移区域
D)采用GSM功能，根据回弹变形数据自动修改CAD模型
变形参考体为步骤3自动获取的回弹变形数据
可以设置回弹比率0-1（当然也可以设置比率>1）
随着我们CAE应用水平的提升，软件采用Autoform分析的成型结果，可以快速自动回弹补偿得到高质量的曲面，快速用于加工，相比原来在分析以后再做曲面逆向工程的时间，只需要不到10%的时间。如采用这种方式做回弹补偿还能提高产品的曲面质量，同时可以提高客户满意度
3、基于测量点云的回弹补偿CMD:Compensation On Measure Data
Compensator MD是基于GSM技术开发的用于进行板料回弹补偿的CAD工具，在实际应用中，由于新材料特性不确定等因素导致CAE的分析常常与实际冲压结果不一致，基于这个原因，think3与BMW合作，推出了一种基于测量点云的回弹补偿修改功能—CMD
CMD技术提供了一种快速基于扫描点云修改3D数据的解决方案，促进了数字和物理模型的融合，它可以广泛应用于工业设计与汽车模具设计行业，其具有如下特点:
大大节省模型修改时间，效率提升90%以上
修改后的型面保持和原先型面相同的曲面拓补结构和曲面质量
不需要逆向过程
实物验证法是根据测量实物的点数据来修改3D模型，Compensator的处理步骤简单易用，如下:
1.通过三坐标测量仪或白光测量仪获取实物上的点数据，根据软件的对齐命令对齐点云和3D 曲面
2.在软件中将点云和3D曲面Mesh
3.通过对比点云和曲面的Mesh自动获取变形数据
4.应用GSM命令完成产品的回弹修改
软件可以利用现有三座标的检测数据，快速做回弹补偿，这种基于实际检测数据的回弹是相对来讲最准确的回弹，软件基于扫描点云数据的回弹补偿也是相对最准确的。通过这种方式补偿，通过一次整体补偿+局部补偿基本可以做出准确模面，可以将试模次数，大大节省试模的成本和缩短模具的交货周期。
ThinkDesing用于回弹补偿方面的优势：修改过程是全自动的，能够保证原始曲面的质量，不需要逆向工程，抛弃了繁重的工作而且保证了原有曲面的拓扑关系

新功能

1、逆向数据补偿CMD模块
可以基于逆向数据补偿零件而不是基于FEM数据。物理模型中的逆向变形数据适 用于使用逆向定律的数字模型。细微的设计变化可以使用，甚至不需要FEM计算
这些新增的功能使得在设计过程中产品的质量得到保证，节省了大量的时间和成本。使制作复杂的组件变得简单容易并可以保持原来的设计意图，以更为有效的方法处 理设计的变化。
2、逆向数据Adaptation模块
可以使用变形来适应模型的原始曲面。通过物理模型(通过扫描获得)与原始数字模型 对比来识别变形。然后将变形用于数字模型。从此，将会解决与使用物理工具创建的数 字模型一致的问题。即，数模数据与扫描数据贴合。
3、新增了压边圈附件和零件命令
使用压边圈附件和零件命令可以修改模具环境，基于由adaptation/补偿 过程获得的结果。 这一命令的目的是要解决一个关于模具设计和回弹补偿的常见问题。在设计的过程中，用户必须已经完成一个 或多个获得变形曲面 的过程补偿。 这些变形仅仅补偿模具的零件区域。 压边圈附件和零件命令可以改变模具 的其它部分来适应补偿结果。
4、新增了对齐命令
新增的对齐命令可以管理两个实体(主要是网格)的对齐。实体的来源可以是物理模型上的网格，也可以是数字模型的。
物理模型可能已经被修改了，所以它的逆向可能习惯于回弹 补偿数字模型。因此，首先需要使用相同的参考对齐两个网 格。
5、“补偿实用程序”
“补偿实用程序”，通过曲面和实物照 片，快速完成回弹点和曲面法向补偿 点创建，并基于两组点进行回弹补偿。 “补偿实用程序”通过一个命令同时完 成回弹点、曲面法向补偿点和回弹补 偿面的创建，高效的完成回弹补偿。
6、GSM圆角转换命令的增强功能
以下选项位于高级选项选择列表的的高级选项节点下。这些选项可以显示(预览)计算的保留， 匹配& 虚顶点，这样会对多个相关参数的效果有所反馈。
①显示匹配曲线，可以查看应用匹配的曲线预览。
②显示虚顶点位置，可以查看虚顶点的位置。
③显示保留边界，可以查看要保留的边界的预览。
7、“模糊偏置”功能
新版“模糊偏置”功能，在计算得到的模糊面中，可以保留更多的原始曲面的特征，从而得 到质量更好的偏置面。
8、“圆角中心线”功能
新增“圆角中心线”功能，快速的帮助 工程师提取出圆角的中心线和交线。
9、“回弹截面线”功能
新增“回弹截面线”功能，基于棱线可自动提取指定面的截面线，并可通过角度和距离控 制截面线。
10、“扩展信息”——曲率半径检查
“扩展信息”功能，新增了曲面的曲率检查，可以直接查看曲面的曲率半径。
11“扩展信息”——拔模角度检查
“扩展信息”功能，新增了曲面拔模检查，选择曲面后软件可以自动计 算这个点的拔模角度。
12、“扩展信息”——高度检查
“扩展信息”功能，新增了曲面高度检查。
13、“扩展信息”——两点距离检查
“扩展信息”功能，新增了两点距离检查，通过检查可以得到两点的直线距离、Z轴和Y轴 的相对距离。
14、“修剪实体”——曲线与实体布尔减运算
“修剪实体”功能，可以通过线对实体进行布尔运算。
15、“修剪实体”——布尔减运算保留A实体
“修剪实体”功能，新增加了在布尔减运算中，保留A实体不变。
16、“曲面工具”——相交的曲面边界
“曲面工具——相交的曲面边界”，软件可以自动寻 找提取有相交面的边界。
17、“曲面工具”——复制
“曲面工具——复制”，选择一组需要复制的曲面，直接复制出一组新的面。
18、“曲面工具”——延伸
“曲面工具——延伸”，TD中的延伸命令可以直接对 剪裁属性的曲面进行延伸。既可直接延伸，也可以单独创建延伸面。
19、“曲面工具”——优化调整
“曲面工具——优化调整”，将剪裁后的曲面通过UV 线的比例调整曲面为剪裁前曲面。
20、“曲面工具”——移除边界曲线
“曲面工具——移除边界曲线”，将裁剪后的曲面的 指定边界移除，恢复为剪裁前的边界。
21、“曲线工具”——连接
“曲线工具——连接”，命令可以自动检查并连接断 开不连接的线。
22、“曲线工具”——权重过度
“曲线工具——权重过度”，命令可以根据设置的权 重自动检查合并曲线，提高设计的效率。 23、曲面距离
“曲面距离”，直接全选实体，由TD的曲面距离功能 直接提取实体的上下表面。
24、新增了使用圆弧拟合命令 新增的使用圆弧拟合命令可以将一般的平面曲线转换为一系列线段或圆弧和线段二者兼有。
作为数控机床刀具路径输入这是很有用的，可以指定最大半径值限制偏离原始曲线。对于弧线，您还可以定义最小半径和最大半径的值。
25、新增Geodesic曲线命令
新增的Geodesic 曲线命令可以在曲面上创建geodesic曲线。它代表了曲面上两点的最短路径。 要创建geodesic曲线，您需要定义曲面上的点，geodesic曲线必须要通过该点并且geodesic曲 线的方向要指向原始点方向。 这一命令可以同时创建多条geodesic曲线，并且可以将它们插入到曲面中生成COS(曲面上的 曲线)。
26、质量检查的增强功能
密度选项位于质量检查中的面曲率标签中，使用它可以定义曲率密度。您可以在密度文本框中 指定数字来显示每个曲面剖面弧绘图的相同数字。以上图片显示了当密度分别设置为15和10 的不同。
27、新增了分割曲面命令
使用分割曲面命令可以为模具零件创建分割曲面。您需要选择一组曲线，拖动方向和宽度来创 建分割曲面。如上所示。
28、新增了装配特征概念
有时候一个简单组件的多个实例需要放置在一个装配中，且仅需要为一些实例创建附加特征。 然而，如果原始组件被修改，则所有的实例都会修改。
其他情况下，在多个装配中会有相同的组件，且仅需要为指定装配在组件上创建附加特征。为 了达到这些目的，引进了新增的装配特征概念。
有了新增的装配特征概念之后，您可以在任何指定的装配中添加或修改特征，如孔或槽。这些 装配特征仅会应用到特定的装配而不会影响原始组件。如下图所示，您可以同时在装配的多个 组件上创建特征。
29、TD的64位版本
软件新增加64位版本，可以直接在win7/8的64位系统上使用。 64位版本相比原有的32位版本，可以进行更大范围的整数运算，提高 软件的浮点性能，使得软件的运行速度更快，回弹计算的效率更高。
30、TD增强CATIA的兼容性
TD新版中，CATIA数据接口升级，TD最高可支持到CATIA V5R21。 2013 think3 China TD新增加NX UG的兼容性 TD新版中，增加了NX UG数据接口，TD可以直接读取打开“*.prt”格 式文件，最高支持NX UG8.0。
31、TD新增加siolidworks的兼容性
TD新版中，增加了siolidworks数据接口，TD可以直接读取打开“*.sld” 格式文件。
32、TD工程图增强AutoCAD兼容性
增强了与AutoCAD的兼容性，现在可 以直接打开和保存2010-2011版本号 的DXF/DWG文件。 在保存为DXF/DWG格式时，可以将软件中的图层也一起保存在DXF/DWG文件中。
33、文件输出中增加文件保存格式——PDF格式
在文件输出类型中，增加了PDF格式，可以将3D和2D都输出为PDF格式， 以便非设计人员的浏览和查看。其中，3D文件存为PDF格式后，在PDF中 依旧是3D的形式展示，可以旋转、放大缩小和做一些简单的测量

快捷键

1、设计浏览器快捷键
鼠标左击 选择鼠标位置的文档
鼠标双击 编辑鼠标位置的文档
鼠标右击 显示相关的弹出菜单
Ctrl+F4 关闭当前文档
Ctrl+Tab 循环切换所打开的文档
Alt+F4 关闭设计浏览器DXP
2、 原理图和PCB通用快捷键
Shift 当自动平移时，快速平移
Y 放置元件时，上下翻转
X 放置元件时，左右翻转
Shift+↑↓←→ 箭头方向以十个网格为增量，移动光标
↑↓←→ 箭头方向以一个网格为增量，移动光标
SpaceBar 放弃屏幕刷新
Esc 退出当前命令
End 屏幕刷新
Home 以光标为中心刷新屏幕
PageDown,Ctrl+鼠标滚轮 以光标为中心缩小画面
PageUp, Ctrl+鼠标滚轮 以光标为中心防大画面
鼠标滚轮 上下移动画面
Shift+鼠标滚轮 左右移动画面
Ctrl+Z 撤销上一次操作
Ctrl+Y 重复上一次操作
Ctrl+A 选择全部
Ctrl+S 保存当前文档
Ctrl+C 复制
Ctrl+X 剪切
Ctrl+V 粘贴
Ctrl+R 复制并重复粘贴选中的对象
Delete 删除
V+D 显示整个文档
V+F 显示所有对象
X+A 取消所有选中的对象
单击并按住鼠标右键 显示滑动小手并移动画面
点击鼠标左键 选择对象
点击鼠标右键 显示弹出菜单，或取消当前命令
右击鼠标并选择Find Similar 选择相同对象
点击鼠标左键并按住拖动 选择区域内部对象
点击并按住鼠标左键 选择光标所在的对象并移动
双击鼠标左键 编辑对象
Shift+点击鼠标左键 选择或取消选择
TAB 编辑正在放置对象的属性
Shift+C 清除当前过滤的对象
Shift+F 可选择与之相同的对象
Y 弹出快速查询菜单
F11 打开或关闭Inspector面板
F12 打开或关闭List面板
3、原理图快捷键
Alt 在水平和垂直线上限制对象移动
G 循环切换捕捉网格设置
空格键(Spacebar) 放置对象时旋转90度
空格键(Spacebar) 放置电线、总线、多边形线时激活开始/结束模式
Shift+空格键(Spacebar) 放置电线、总线、多边形线时切换放置模式
退格建(Backspace) 放置电线、总线、多边形线时删除最后一个拐角
点击并按住鼠标左键+Delete 删除所选中线的拐角
点击并按住鼠标左键+Insert 在选中的线处增加拐角
Ctrl+点击并拖动鼠标左键 拖动选中的对象
4、PCB快捷键
Shift+R 切换三种布线模式
Shift+E 打开或关闭电气网格
Ctrl+G 弹出捕获网格对话框
G 弹出捕获网格菜单
N 移动元件时隐藏网状线
L 镜像元件到另一布局层
退格键 在布铜线时删除最后一个拐角
Shift+空格键 在布铜线时切换拐角模式
空格键 布铜线时改变开始/结束模式
Shift+S 切换打开/关闭单层显示模式
O+D+D+Enter 选择草图显示模式
O+D+F+Enter 选择正常显示模式
O+D 显示/隐藏Prefences对话框
L 显示Board Layers对话框
Ctrl+H 选择连接铜线
Ctrl+Shift+Left-Click 打断线
+ 切换到下一层（数字键盘）
- 切换到上一层（数字键盘）
* 下一布线层（数字键盘）
M+V 移动分割平面层顶点
Alt 避开障碍物和忽略障碍物之间切换
Ctrl 布线时临时不显示电气网格
Ctrl+M 测量距离
Shift+空格键 顺时针旋转移动的对象
