KiCad(电子设计自动化软件) v2014.12.06

KiCad是一款电子自动化软件，它包含一个工程管理器和四个主要程序：eeschema（原理编辑器），cvpcb（元件封装关联选择器），pcbnew（PCB布线程序），gerbview(光绘文件查看器)，软件还是一款开源软件，所以不会有盗版问题；而且软件的图形操作界面配鼠标、键盘一起，用起来也是非常方便。因为它是一个跨平台的工具，所以该软件在linux和windows上都能用。从个方便出发，这都是一款非常不错的软件，需要的小伙伴快来下载吧！

功能介绍

1、原理图设计
使用原理图编辑器，您可以无限制地创建您的设计; 无需付费即可使用该我刚给你呢。 原理图符号库和内置的原理图符号编辑器可以帮助您快速开始设计。
2、PCB布局
制作多达32层的专业PCB布局。软件现在有一个推动和推动路由器，它能够路由差分对和交互式调整走线长度。
3、3D浏览器
包含一个3D浏览器，您可以使用它在交互式画布中检查您的设计。您可以旋转和平移以检查在2D视图上难以检查的细节。 多个渲染选项允许您修改电路板的美学外观，或隐藏和显示功能，以便于检查。

如何制作PCB文件？

一、使用Pcbnew

1. 在KiCad工程管理界面，点击Pcbnew图标，

Pcbnew的窗口就会打开。如果这时候弹出来一个窗口，窗口中提示 *.kicad_pcb文件不存在而且问你是否要创建它，选择“是”就可以了。 2. 开始输入一些信息。在顶部工具栏点击Page settings图标，

设置页面大小为A4，标题为Tutorial1。
3. 我们最好先根据你的PCB制造商的要求设置一下两条线的最小间隙(Clearance)和线条的最小宽度(Minimum track width)。通常，你可以设置最小间隙为0.25，最小线宽为0.25。点击菜单Design Rules → Design Rules，选择Net Classes Editor标签，修改最小间隙(Clearance)为0.25，修改线宽(Tarck width)为0.25，这里的单位是mm。

4. 在上边的窗口中选择Global Design Rules标签，修改Min track width为0.25，点击OK按钮提交这些改动关闭这个Design Rules Editor窗口。
5. 现在，我们该导入网络表文件了。在顶部工具栏点击Read Netlist图标，在弹出窗口中点击Browse按钮，选择之前生成的tutorial1.net文件，然后点击 Read Current Netlist按钮，然后点击Close关闭。(老顽童：在Message窗口中将会出现一些信息，如果有错误，将会以红色的字体表示，按照之前原理图的教程，这里不会有错误。)

6. 这时候你会在图中的左上角看到所有的元器件。如果看不清楚，可以滚动鼠标滚轮放大元器件。(老顽童：我导入的元器件在图的正中间，不在左上角。)
7. 用鼠标选中所有的元器件，然后把他们拖到图纸的正中间。如果需要的话，你可以用鼠标把它们放大和缩小。
8. 所有的元器件都通过一组细导线连接，这些线叫做ratsnest。确保左侧工具栏的Hide board ratsnest按钮KiCad(电子设计自动化软件) v4.0.7汉化版 附教程是按下的状态，你才能够看到连接元器件的这些线。

注意： 这些工具提示是向后的，例如这里，按下的时候表示显示ratsnest。
9. 把鼠标悬浮到元器件上边，然后按下键盘上的G键，你就可以移动它们，移动到你想要放的地方时，点击一下鼠标即可。移动元器件，直到这些线交叉的最少。

注意： 你也可以用快捷键M来移动这些元器件，不过，在后边你会发现，当你已经用导线把元器件连接起来之后，用M移动的话，连接导线不会动，用G移动的话，连接的导线也会动。这个在原理图中也讲过了。

10. 如果ratsnest在屏幕中显示的很乱，单击右键，选择Redraw view。注意一下电阻和单片机PIN6连接的那个引脚，这个是我们在原理图中用网络标号连接的引脚。网络标号和实际连线先比，网络标号是首选的，因为它可以使画出来的原理图看起来不乱。
11. 现在我们要画PCB的边框了。在顶层工具栏中，找到选择“层”的地方，默认是“F.Cu(PgUp)”，这里我们点击倒三角，选择Edge.Cuts层。点击右侧工具栏中的Add graphic line or polygon图标

，在元器件的周围，画一个正方形，注意，元器件的绿色边框和PCB的边框要有一定的间隙。
12. 下一步，我们要连接除了地以外的所有导线。因为，我们将会在buttom copper层(叫做B.Cu)用一个地覆铜来连接所有的GND。
13. 现在，我们必须要选择我们将要在哪个层上工作。在顶层工具栏中有个向下拖动的菜单，选择F.Cu (PgUp)层。这个层就是电路板的顶部覆铜层。(就是我们熟知的toplayer)

14. 如果你想做4层板的话，选择菜单Design Rules → Layers Setup，然后修改Copper Layers为4。在layers表格中，你可以给layer起名，决定每一层的用途。这些内容其实都可以通过 Preset Layer Groupings菜单来解决。
15. 在右侧工具栏中，点击Add Tracks and vias图标

，点击J1的PIN1脚，连接到R2的焊盘上，然后双击结束这条线的绘制。这条线的宽度是默认的0.25mm，在顶部工具栏的最左边，有个下拉菜单，可以选择线的宽度，不过，默认情况，只有一种线宽可选。如下图所示：

16. 如果你想增加更多的线宽可供选择，选择菜单Design Rules → Design Rules → Global Design Rules ，在这个窗口的右下脚，可以加入你想要的其它线宽。在绘制PCB图的时候，你就可以有多种线宽可供选择了。例如下图所示：单位(mm)

17. 另外，你可以增加一个Net Class用来指定一组选项。进入菜单Design Rules → Design Rules → Net Classes Editor，点击Add，在弹出的窗口中，输入power，也就是增加一个power class。然后可以修改Track Width为你想要的宽度。除了GND，把其它的都加入power class。加入的方法是：在membership选项卡中，左上边有一个下拉菜单，选中default，右上边有一个下拉菜单，选中power，点击中间的箭头按钮Select All，然后按下键盘的Ctrl键不要放，在左边的里边找到GND点击一下，就可以把Ctrl放开了。这样，就选中了除了GND之外的所有NET。然后点击一下向右的按钮，就达到目的了。
18.如果你想改变grid大小，单击右键，把鼠标放到Grid Select，右边会出来一些grid大小，选择一个自己合适的即可。
19. 除了GND，连接好所有的焊盘，如下图所示：

20. 现在，让我们在PCB的另一面画线吧。在顶部工具栏中选择B.Cu，点击Add tracks and vias icon图标

，连接J1的PIN3和IC1的PIN8。(这个操作其实也没有必要非要做，因为我们接下来将在底层覆铜铺地。)注意一下这跳线的颜色和其它线的颜色是不同的。
21. 顶层的引脚A连接到底层的引脚B。这个可以用过孔来实现。当你从顶层的引脚画出一条线之后，右键后在菜单中选择Place Via(放置过孔)，或者直接点击键盘上的V键，这时候就会自动跳转到底层，然后你就可以在底层画线完成你的连接。

22. 如果你想检查一下某根线是否连接好，你可以在右侧的工具栏中点击Net highlight图标

，然后再点击一下J1的PIN3，这根线以及所有连接到这个焊盘上的线都将呈现高亮状态。 23. 现在，我们该给底层覆铜连接到GND了。点击右侧工具栏的Add Zones图标

，接下来我们需要围绕电路板画一个矩形，在图中你想要作为矩形的一个拐角的地方点击一下，在新出现的对话框中，设置Pad connected为"Thermal relief"，设置Outline slope为"H,V,and 45 deg only"，然后点击OK按钮。

24. 沿着PCB的四个边，画一个矩形，在终点双击完成。在刚才你画好的矩形框中单击右键，然后选择菜单Fill or Refill All Zones，电路板就会被绿色的占满整个矩形，如下图所示：

25. 现在我们来执行规则检查命令。点击顶部工具栏中的Perform Design Rules Check图标

。点击Start DRC(开始规则检查)按钮，应该不会有错误。点击List Unconnected(列出没有连接的线)按钮，现在应该是没有未连接的线。点击OK关闭DRC Control窗口。
26. 点击菜单File → Save保存你的文件，如果你想以3D形式欣赏一下你的作品，点击菜单View → 3D Viewer。

27. 你可以用鼠标来拖动和旋转你的PCB模型。
28. 你的电路板就画完了，如果想要交给生产厂家生产，还需要生成gerber文件。
二、生成Gerber文件
当你完成PCB之后，你就可以生成Gerber文件给PCB生产商了，PCB生产商拿到你的gerber文件就会给你做出电路板。
1. 在工程管理界面，点击pcbnew图标打开你的PCB图。
2. 点击菜单 File → Plot，Plot Format选择gerber，点击Browers选择保存文件的文件夹，然后再点击Plot按钮。

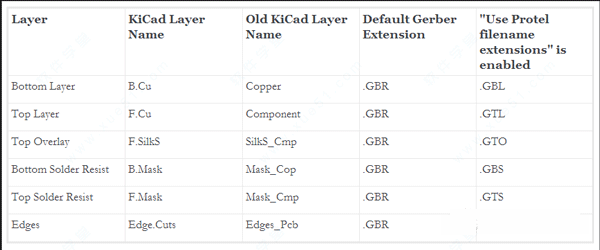

3. 下面这张表格是做2层板所需要的图层。

三、使用GerbView工具
1. 在工程管理界面，点击GerbView图标，可以打开看所有的gerber文件。在顶层工具栏下拉菜单中选择Layer1。点击菜单File → Load Gerber file或者点击图标

，一次加载所有的gerber文件。注意看他们叠加在一起的样子。
2. 右边的菜单栏里可以选择哪个显示以及哪个不显示。在生产之前，仔细的检查一下每一个层。
3. 在Pcbnew窗口中，再次进入菜单File → Plot，保持默认选择，点击Generate Drill File按钮，就可以了。

KiCad使用技巧​

1。移动元件快捷键是m,元件旋转的快捷键是r,使用方法是将鼠标移动到特定的元件上再按下快捷键就可以了。
2。拷贝元件最快的方法是按住shift 键 然后用鼠标拖动光标选定准备的元件然后
不要松开shift 键再移动到指定的地方松开 shift 键复制 就成功了
3。层次原理图绘制的方法是在原理图上增加层次管脚，然后在顶层的那张原理图上加入层次原理图元件，在放置层次原理图元件的时候会要求你指定对于的原理图名称。同时在层次原理图元件上也要加入层次管脚。这和99se操作有些类似。
4。如果不喜欢英文界面可以在语言选项中选择简体中文选项，整个菜单就会自动变成中文的了
5。在层次原理图中不同层次图中的电源网络默认是全局连接的。
6。放置过一次的元件软件会自动为它建立一个缓冲区，再次放置的时候直接选取就可以了
7。图画好以后点击元件编号按钮软件就可以为所有元件自动编号。
8.删除元件可以把光标放在元件或者线上按D就可以直接删除。

软件优点

1.是一款开源软件，遵守GNU的GPL版权协议，使用起来没有盗版的问题。
2.采用图形操作界面，配合鼠标和键盘使用很方便。
3.是一个跨平台的工具，在linux和windows都可以方便使用。
4.生成gerber文件很简便，PCB画好以后可以直接生成gerber文件。不用担心文件格式
