Solid Edge st7v1.0破解版

Solid Edge是一款有西门子开发的cad软件，该软件是西门子开发的两大CAD产品之一，另外一款是NX，NX主要应用于汽车、航空航天、模具等行业。而该软件用于通用机械行业。再设计简单零件时，该软件比NX的效率更高；而且，该软件和Windows操作系统的兼容性更好。小编今天带来的是Solid Edge st7破解版，需要的朋友快来软件学堂下载吧！

安装破解教程

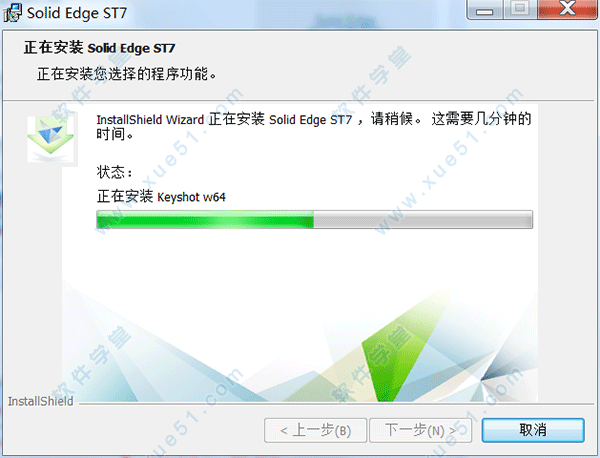

1、用百度网盘下载好数据包，解压压缩包，打开“Solid_Edge_ST7简体中文”文件夹，双击“autostart.exe”，开始安装软件，点击“第一项”。

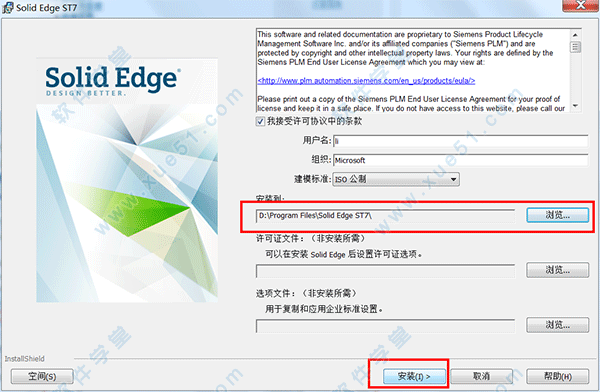

2、自行选择安装路径。

3、等待软件安装完成，安装过程比较漫长，大概需要半小时。

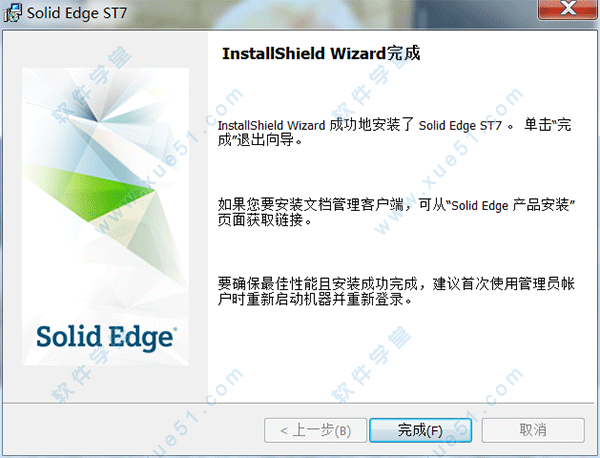

4、完成后不要运行软件，我们还需要破解软件。

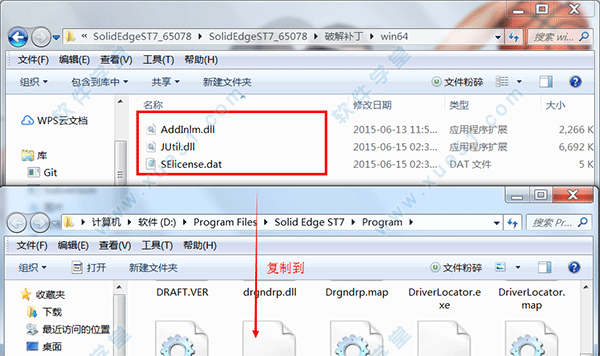

5、打开解压包，在“破解补丁”文件夹中的相应文件夹（32/64位）内，将里面的文件全部复制到软件的安装目录下，默认安装目录：“D:Program FilesST7Program”。

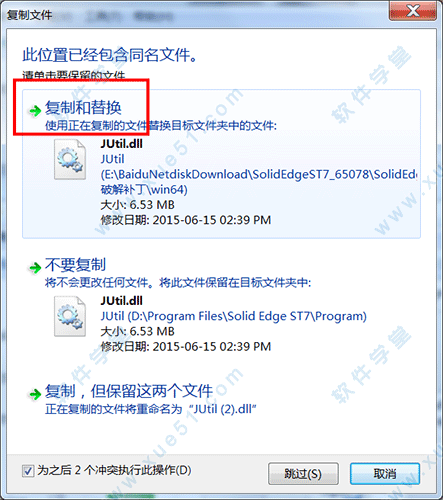

6、选择“复制和替换”。

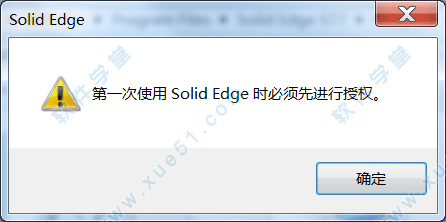

7、打开软件的桌面快捷方式，点击确定。

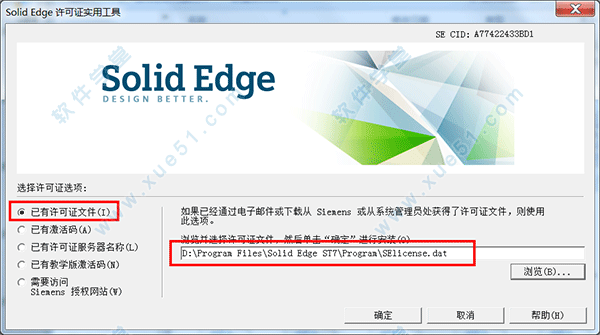

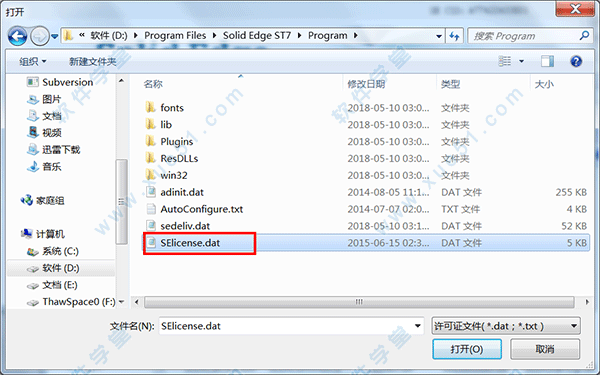

8、选择“已有许可文件”→“浏览”找到软件安装目录下的“SElicense.dat”文件。点击确定。


9、破解成功，可以开始使用软件了。

软件特点

1、纯Windows的CAD系统
这是真正的原创Windows软件。它不是将工作站软件生硬地搬到Windows，而是充分利用了Windows基于组件对象模型（COM）的先进技术重写代码，这就使得习惯使用Windows软件的用户倍感亲切。调动全部Windows的功能，提高设计工程效率，缩短学习时间，减少培训费用和对系统的管理。与Microsoft Office兼容，与Windows OLE技术兼容，这使得设计师们使用CAD系统时，能够进行Windows下的字处理、电子报表、数据库、演示和电子邮件包等，也能与其它OLE兼容系统集成。
2、友好的用户界面
其采用一种称为SmartRibbon的界面技术，用户只要按下一个命令按钮，就会在SmartRibbon上看到该命令的具体内容和详细的步骤，同时在状态条上提示用户下一步该做什么。即使是对计算机一无所知的用户，也能很快学会使用并熟练操作。SOLIDEDGE带有一个制作精良的教程（Tutorial），引导用户从零开始，一步步进行学习。用户通过该教程，不用培训也可以自行掌握基本的SOLIDEDGE技术。可以说，SOLIDEDGE是一个彻底的"傻瓜型，三维CAD设计软件，适合于广大的设计人员使用。
3、二次开发
因为Solid Edge完全支持OLE2的标准并提供了自动化接口，用户可以使用开发语言，如VB或VC，在其之上进行二次开发，编写具有自己企业特点的应用程序。
4、参变数设计技术和特征技术
它是基于参数和特征实体造型的新一代机械设计CAD系统。它是为设计人员专门开发的、易于理解和操作的实体造型系统并完全执行设计工程师的意图。专业设计人员完全可以利用参变数技术，完成几乎任何机械零件或装配件的造型，并且可以把SOLIDEDGE特征保存在特征库内供以后使用。
5、参变数的设计技术
SOLIDEDGE通过绘制轮廓而生成实体。它的二维绘图模块充分体现了参数和变数技术的完美结合。设计人员可以在二维状态任意徒手绘图，毫不受约束地表达设计思想。它提供的IntelliSketch技术可以随意抓取各种特殊点，使设计人员在概念设计时得心应手。同时，在标注尺寸后，又可以参数化地驱变动图形，使得设计修改简单易行，易于工程师学习和掌握。
6、先进的基于特征的造型技术
采用特征造型技术。这一技术记录了设计的全部过程，工程师可以在特征管理器(FeaturePathFinder)中浏览、修改特征，甚至改变特征的次序。这就使设计人员在发现设计有误时，修改极为方便。只需重新编辑特征，系统将按照最新的修改重新计算零件，实际上，这一技术也是变量表和零件族技术的基础。
7、变量表和零件族
设计人员可以利用其变量表的技术，针对一些关键尺寸建立数学关系式，使产品"活"起来。用户只要改变关键尺寸，就可以得到形状和性能各异的零件，并通过零件族的功能存储起来。这样，工程师设计了一个零件后，实际上是设计了一个系列的产品。流技术随着6.0版本的发布，UnigraphicsSolutions公司将推出一种特殊的流技术，这一新技术使其产品高于具有实力的同类产品35%的性能。SOLIDEDGE流技术就是用推理逻辑和决策管理概念来支配工程师设计实体模型意图的过程。流技术包括以下内容：
*高级决策管理概念，简化人们解决问题的过程。
*复杂编程策略，简化原始计算过程。
*可信的HumanFactors原理，简化人机之间的信息交流。
其流技术使人们工作得更好，计算机运转得更快，进而企业获益更高。流技术包括用户界面设计、软件结构和过程分析，它应用于产品开发周期的每一个阶段。该软件的流技术所产生的效果是无法比拟的，很快会回报客户的投资。
8、装配设计
拥有装配采用树状的管理方式。一个装配件内可以包含多个子装配件和零件，层次清楚并易于管理。从装配的方式来说，它同时支持自顶向下的和自底向上的装配技术。用户可以使用邻近零件的几何图形，以确保装配的准确性，保证了新零件的造型可以在装配部件内进行。包含一个独特的爆炸环境，可以在保留装配结构和零件关系的同时，使系统按预先设定的方向自动爆炸装配件；同时也可以由用户手动操作，按照自定义的方式设定各种装配方向和距离。在处理大规模装配时独具匠心，采用了一系列技术：
9、LightWeightPart技术
这项技术优化了软件的内存管理，使得Windows有限的资源得到了合理利用，从根本上避免了一些基于Windows的CAD软件在处理大装配时速度和性能急剧下降的现象。这项技术使SOLIDEDGE装配件的文件容量缩小，使大规模装配件调入系统的时间明显快于同类软件。
10、并行设计技术
它向工程师提供了广为接受的、切合实际的装配设计方法，正如传统的图样设计，二维装配设计草图可以在一个项目的初始阶段使用，在三维空间内，这些设计提供了自顶向下的框架，以指导和加速零件和部件的设计。负责详细设计的设计师能直接参与零件轮廓、界面和设计包络线以及产生零件的实体造型。支持并行装配存取，因此许多设计师们可以在同一个装配项目中工作。这一独特性能使若干设计师在同一个装配造型内同时进行不同零件或部件的工作，并随时了解其他设计人员的最新工作情况。
11、特殊选择技术
为了解决大规模装配件里零件众多，难于找到特小零件的难题，其提供了特殊的选择工具，专门解决抓取特小零件的方法。
12、新型的Windows实体造型工具
由MicrosoftWindows操作系统平台开发而成。借助于所有Windows功能以提高工程设计工作效率，减少学习难度，降低培训成本和管理费用。与Microsoft Office互相兼容，支持Windows OLE技术。确保其界面与Windows软件相似，而且与大家熟悉的Windows字处理，电子表格，数据库，演示以及电子邮件等软件能很好地一起协同工作，并且能与其他支持OLE的软件系统集成。
"对我来说，它令人难以忘怀的是其优秀的交互界面。它是新一代建立在Windows平台上的强大的CAD软件系统中的代表，而与从UNIX系统转化来的软件完全不同"
DesktopEngineeringMagazine
13、对2维用户3维的生产力
对于设计工程师来说,将二维图纸转化为基于实体的三维设计,是理想的解决方案。运用完全集成的2D和3D设计功能，架起了一条通往实体造型设计技术的安全桥梁，提供了一个简单的方法,借助已有的2D图形数据生成3D实体模型。在其制图模块中，打开AutoCAD,MicroStation,或2DIGES文件获得零件的2D表达，然后运用简单的拷贝和粘贴操作，放置2D几何图形作为特征轮廓用于3D实体造型。将2D图形用扫掠，拉伸或旋转的方法生成实体。没有比这种工作过程更简单或更快的方法将CAD2D图纸转化到全3D实体造型中去。
"其直观而简单的界面加之低廉的价格和2D能力，使其成为从2DCAD平稳转化为3D设计的理想造型工具。"
14、DesignNews
快速掌握，易于使用，价格低廉。卓越的易学易用优势能够帮助2DCAD用户迅速掌握参数化实体造型技术。用户界面经过特别设计,排除了命令混乱，操作复杂。内置的多媒体教学工具帮助设计者在使用软件时学习从基础到高级的造型技术。这些创新减小了学习难度，显著地减少了培训成本。在线文件为用户提供了清晰的帮助信息，指导他们将2D文件转入其中。
学习实体造型时继续使用2D制图。使用它，您不必放弃熟悉的2DCAD技术。在采用3D设计技术时可以继续用2D预先绘制草图。最佳的制图和标注高效的制图和标注模块具有许多先进的CAD制图工具。不管是实体零件，装配模型，甚至草图设计，都能帮助你快速生成工程视图。由于完善的标注功能，使得制图模块成为性能优秀，独立工作而成本低廉的制图工具。其制图模块专为机械制图而开发，为用户提供了优秀的图纸生成，标注和尺寸控制方法，并自动地应用你所需要的机械制图标准－－ISO,ANSI,BSI,UNI,DIN或JIS。
"我们制造部使用Solid Edge以来，设计错误不见了。我们的制图员制图速度提高了三倍！"KOWAIndustriesCo.,Ltd.
关系助手自动地将逻辑关系应用于所选定的几何图形上，支持尺寸，相等，平行，垂直，端点，相切，正交和水平等关系。
机械设计专用制图工具。为了加速标注，其提供了剖切视图，间断视图，旋转剖切，局部视图，螺纹尺寸标注，抽取孔轴心线作为中心线等功能，还有焊接和表面粗糙度符号以及自动生成灯笼图和零件列表。此外，这款软件支持所有主要的机械制图标准，制图模块可让你为公司创建自己风格的制图标准。
智能制图辅助。制图模块中的智能制图工具为你提供了实时帮助。智能草图自动推断你的设计意图，并将几何关系加入你的草图中，从而简单而高效地完成制图工作。当你移动鼠标时，能自动直观地指示关键点和几何关系。画图时会动态测量距离和角度帮助你放置元素。智能尺寸将所有线性尺寸，角度，半径，直径等标注所需的工具放置在一个命令中。对于局部视图只需点击需要局部放大的区域，再点击就能生成新的局部视图。
关联视图。制图模块可以从三维零件和装配模型直接生成关联视图。用任何三维模型视图通过几次点击鼠标就可在图纸上生成并放置用户定义的视图。多个零件或装配能够放置在一张图纸上，简化了文本管理和维护。制图模块放置的尺寸能够在模型改变后进行相应更新。零件表或标注的更新可自动在装配图中反映。
15、无与伦比的钣金设计功能
它包含一个独特的专用于钣金设计的建模环境。钣金设计环境与装配,零件设计,二维制图,塑料件或铸件设计,以及数据管理等完全集成在一起,对于那些包含钣金件的产品,可减少你的设计时间.钣金设计环境中所有的命令和功能都采用钣金设计技术中专业术语:拖放折弯和平板生成,自动放置折弯和切口,自动展平折弯和再折弯模型,关联的平面阵列生成,单击封闭折弯角边等.
它还提供了卓越的钣金设计特征来加强钣金设计能力。如风口,冲压成型,和翻边等.其他特征包括角边闭合,层叠折弯等.
"我们设计钣金件的折弯时，首先要考虑折弯部分在另一零件面的内面还是外面。很大的问题在于要花很多的时间计算弯曲半径和材料厚度来确定准确的零件长度。它折弯命令中一个图标就可让您在内面或外面之间转换。这给了我们很大的弹性来定制我们的设计。这一步骤要重复多次时，就能节省大量的时间。"
KenGrundey,LiebertCorporation
在新版本V6中，钣金增强模块增加了很多复杂的钣金成型特征，如：风口,冲压成型,和翻边等.其他特征包括角边闭合,层叠折弯等。
易于进入钣金设计。可以直接进入钣金设计环境或从装配建模环境中进入,以完成自上而下的设计。开始进行钣金设计时，规定材料种类，厚度和折弯信息（如折弯径切口深度和宽度），设计时这些信息会自动加入到零件中去。如果你愿意，你还可以采用用户折弯表。画一个轮廓形状，确定其厚度，然后用简单的"拖放"操作以任意角度加上折边。你看，精确的折弯自动生成了！
节省大量的时间。当用折弯命令生成特征时，有三个选项可供定义如何放置折弯，相对于生成折弯的原表面来说是在内面，外面还是折弯部分都在外面。以后再编辑尺寸值，整个零件进行更新时，这些关系将会保持不变。从而帮您节省了时间。用展平命令，折弯特征会展开在平面上。再折弯命令可以将其折回三维模型状态，同时会保留展平时放置的特征。Solid Edge还有倒角命令，能将所选钣金面上的角自动加上倒角或圆角。零件拷贝命令可方便地用来产生平面阵列。其制图功能可将三维模型或展开模型转化为供生产用的工程图纸。
16、复杂塑料件和铸件设计
塑料件加强模块,提供了塑料件建模快速设计的新范例.为了支持复杂塑料件和铸件工程设计塑料件加强模块将一流的塑料件设计技术和易用性、高效率结合在一起.特殊特征处理如:止口,零件分割,表面替换,栅格筋板等为塑料行业大大优化了建模设计过程.塑料件加强模块还包括附加的曲面造型命令,如曲面替换,扫掠面,层叠拉伸面等命令,这些命令将帮助你快速且方便地完成塑料零件建模。
"软件每一版本都会加入一些重要功能,但V6已超出了普通意义上的功能增强,塑料件和钣金设计的新的重要特征给我们留下了深刻印象。更重要的这些新的功能和易用性的改善同时加入到了V6版本。
RickJennings,工程设计经理，FASCOMotorsGroup,Ozark,MO
V6中新的塑料件造型功能包括栅格筋板，浮雕文字，曲面替换。
易于使用的塑料件和铸件设计模块。塑料件加强模块将零件环境下的造型能力扩展到了能包括塑料件和铸件建模时所采用的典型特征类型。要使用塑料件加强模块，在视图菜单上的工具条命令中选择塑料件加强工具条。
复杂的特征具有易用的优势。其塑料件加强模块提供了一系列专门用来进行塑料件和铸件设计造型的复杂特征。止口命令快速构造零件止口。可以指定加上材料形成止口，还是去除材料形成槽口。用栅格筋板命令能在同一特征中构造一系列栅格状筋板。将矢量化字符转化为样条曲线，用来生成拉伸或切割特征从而产生浮雕文字。曲面替换命令可以将某个零件表面用结构面替换。分割零件命令用来将一个零件分割成多个相关零件。零件用几何结构面切割，每次切割后将其结果保存到相关的零件文件中。零件分割同样支持在一个物体上用减除材料的方法生成的模具或模腔。
拔模斜度高级选项。拔模斜度可从非平面零件表面或三维边线生成，分割拔模斜度是一新的选项，用来在一次操作中在双向同时生成拔模斜度。分步拔模用来防止沿零件表面或曲线加上拔模斜度时产生多余的面。
17、装配设计管理
SolidEdge在装配环境中可以设计新的零件，利用相邻零件的几何形状保证精确的配合和功能。同时支持自上而下和自下而上的设计技术，提供最新的版本管理和配置工具，这简化了用非激活零件和装配选择工具进行大装配的过程。多个设计者可以同时对相同的装配进行工作,彼此之间直接访问当前的设计。
前制动轴装配的渲染图片显示了V6更强劲的装配环境。
其交互界面显示了流技术（STREAMtechnology）的优势，大大地改善了零件放置和关联管理。
真正的自上而下的CAD设计.在Solid Edge环境中，您可以直接在装配环境中设计零件，部件，装配方式的匹配，对齐，角度，插入和连接等约束定义了零件间的关系，并保存了您的设计意图。欠约束零件和部件可以动态重新放置。为了加快装配过程,可以用一个命令阵列布置多个零件或部件，许多附加的工具如：以需要的显示配置保存装配，自动干涉检查，装配报告等，让你改善产品性能和质量。多零件切割是装配中定义的特征，可以在装配中修改多个零件。保存在装配中的特征能在路径查找器中反映出来，这些特征，如果在装配环境中编辑就能重新计算，但在非装配情况下，单独对零件进行编辑就不行。
装配爆炸是为了指导装配。该软件有一个独特的爆炸环境让你自动爆炸视图，并保持装配结构和零件间关系。你可以让系统自动按定义的方向将装配体爆炸，然后手工将零件移至到你喜欢的位置。
18、并行设计
帮助工程师们应用业已建立的精确的装配设计方法。就像传统的图纸设计，二维装配草图用来作为项目设计的起始。在三维空间布置的装配方案提供了自上而下的设计架构，指导和加速了零件以及部件的设计。详细设计工程师能直接参考零件轮廓，接触面或装配草图中定义的外轮廓以生成单个零件的实体模型。SolidEdge还支持并行装配存取控制，这就使得多个工程师可以工作于同一个装配项目。有了这个独特的功能，几个工程师可以同时工作于同一装配模型中不同的零件或部件，对于其他工程师来说，能够立即访问到您的最新工作。
内置装配管理器。Solid Edge把建模过程和强劲的装配管理结合在一起，推动了项目和工作组工作效率的全面提高。先进的零件替换和版本管理工具能快速产生装配变更表，并自动保持关联和跟踪零件变化。

新功能

1、加速你的3D建模
拥有更快，更灵活的3D零件和装配建模、扩大利用同步的建模技术、逼真的渲染和增强的2D绘图制作能力，使您能够设计出更好的产品，并且这些产品将领先竞争对手的市场。
2、强化了3D草图
3D草图可在零件、装配体和钣金环境中加快许多建模场景，例如，通过快速定义为扫描操作的3D路径。也可以使用3D草图来模拟被弯曲在一个平面以上的内管和电线，并在装配环境中对管道，布线和管道精确路径进行定义。
3、固定长度的曲线
现在，您可以设计软管式组件具有特定的长度。无论端部如何移动,曲线的总长度会保持不变。这能让放置的软管和电线电缆更快一些。
4、同步建模技术增强的实施，加快多任务设计
更广泛地实施同步技术领域，包括倒角识别，模式识别的模式和控制偏置曲面可更有效地完成设计任务，更容易使用导入的数据。
5、简单而强大的真实感渲染
你可以渲染你的设计,如果有任何更改，模型会自动在渲染图像使用“实时更新”功能，无需您重新指定材料更新，重新设置动画或更新任何其他设置。
6、直观的三维测量
三维测量界面为您提供了全面的3D测量数据和出色的控制权,测量信息量更容易获得。你可以用一个命令测量多个三维，测量数据结果快速准确的在屏幕上呈现。
7、广泛的基于标准的孔的定义
拥有一个更直观的可视化界面可用于控制孔的定义。新的界面提供了国际标准的更广泛的支持，并在零件，装配和钣金环境中使用。
8、综合材料定义
拥有一个更直观的可视化界面，用于存储、分类和应用材料规格现已推出。接口增强了材料的外观预览功能，你可以添加你自己的属性。材料信息可以从外部资源导入并存储在多个库来支持不同部门的需求。
9、创建一个三维模型坯料
现在你可以使用“创建坯料”命令，使您可以从任何3D模型中创建一个扁平的毛胚。不同材料的成形性进行评估，并对坯料的尺寸进行计算。
10、改进了对与大装配的工作效率
现在你有更多的控制权交给该程序集是在利用有限的更新选项打开和保存操作重新计算的程度。处理大型装配时，此选项可加快响应时间。您还可以检查出过期组件的装配和更新中，然后使用组件跟踪命令进行保存。
11、改进二维工程图纸创造能力
新功能还可以让您从更高级别的装配或者本地图纸里把零件或子装配拖出，能够更容易地显示一个组件的里的每个部件。
12、简化你的设计管理
启动工作流程时，你可以选择各个团队成员的审查和批准工作，现在还支持自动链接到组件以及组件的创建和修改。
13、强大的新应用程序
无论是在公司内部和第三方应用程序扩展的产品组合扩展卓越的核心设计能力，并提供标准件库和目录零件库，仿真，制造和移动设备支持的集成解决方案。
14、寻找3D cad模型快速而简单地与活动目录的访问
从CADENAS的PARTsolutions的标准和目录零部件解决方案现在可以使用移动设备，为Android和iOS设备的新应用程序允许从400多家厂商的移动接入方式的结构性产品目录。
15、使用其仿真功能更快的处理速度和改进的优先处理
软件中仿真内置的有限元分析（FEA）工具，可让设计工程师在其环境中进行数字验证零件和装配体设计，现在你可以指定使用多个处理器和所使用的处理器数量。指定和存储全局喜好的新功能也被添加，使您能够立即跨多个分析应用偏好。
16、CAMWorks为软件添加嵌入式的CAM解决方案
从几何的解决方案到嵌入式的解决方案,CAMWorks已扩大到包括多轴铣床，线切割，和车铣复合功能。支持Solid Edge的组件允许NC编程，看看他的整个设置（包括固定装置），并创建刀具路径。
17、增强微软Surface Pro平板电脑的支持
现在能够在微软的Surface Pro平板电脑上完全支持的设计任务和手指手势扩展。例如，单个手指拖动使摇拍操作在二维和三维中的移位操作，并且两个手指捏使放大操作。
18、享受改进的用户界面体验
拥有一个新的开始页面，集中学习入口，扩大了可视化工具提示学习速度为所有用户。
