燕秀工具箱2018官方版v2.81

燕秀工具箱是一款小巧强大的AutoCAD辅助插件工具合集软件，能够为用户提供专业可靠的AutoCAD塑胶模具设计帮助，支持AutoCAD2004、2005、2006、2007、2008、2009、2010、2011、2012，支持简体及繁体32位和64位Winxp，vista，win7系统。该软件与众多类似外挂不同，主要注重应用功能的增强，并不只是画画标准件而已，能够帮助广大cad制图员更有效率的完成工作。本站提供燕秀工具箱2018官方版下载端口，集成了旧版工具箱和论坛每日插件中的上百个程序，能根据不同行业需要提供不同的设计辅助，操作性、实用性以及专业性非常好，欢迎有需要的朋友免费下载使用。

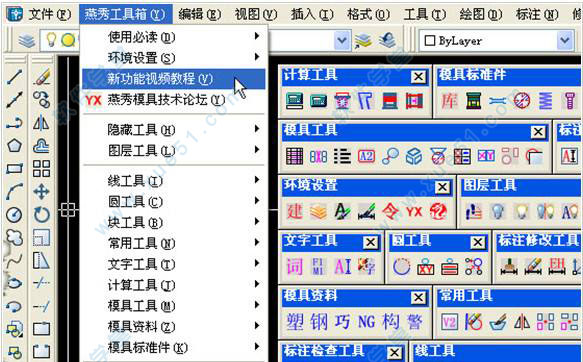

功能介绍

1、模胚
全面包含了标准模胚，从模胚厂家、模胚类型、模胚型号、模胚规格等方面划分细致。
2、水路
对水路直径、喉牙规格、水路颜色、水路编号、进水与出口形式进行设置绘制水路。
3、顶针
对水路直径、喉牙规格、水路颜色、水路编号、进水与出口形式进行设置绘制水路。
4、图层工具
快速设置当前图层、图层开关、浏览图层等，从而有效的管理图层，改善图层混乱的局面。
5、统计功能
对顶针板上所有的线切割孔、主视图中的顶针位置进行统一的统计，生成一个规范的表格。
6、组立图3D输出
自动旋转各视图角度，输出3D组立图，方便快捷地进行分模、排位、防止出错，确保建模准确率。
7、自动图框
自动判断选定图纸区域适合的纸张大小并自动插入图框，支持自定义设置和智能化填写。
8、批量打印
只需首次设置打印机与纸张大小，便可快速实现单个打印、双击查看，智能选择打印顺序、打印份数。
9、快速打印
全面提高打印效率，支持快速打印非标准图框，可对图块、矩形等非标图形对象智能识别。
10、自动标注
只需简单的设置便可使用该功能完成复杂的标注工作，使得标注工作简单化，标准化。

软件特色

1、模具的应用
涵盖了汽车覆盖件模具、大型及精密塑料模具、主要模具标准件及其他高技术含量的模具，大大缩短了在模具制造业的设计师的设计时间，在设计的正确性上也得到了大幅度提高。
2、专业
提供了顶针、模胚、斜导柱、等所有模具行业所用到的标准件。
方便参数化的控制其尺寸，可视化的选择界面。极大的满足了用户，在生产过程中的需要。大幅度的缩短了生产时间，确保了高效的生产效率。
通过标准件的调用，还可以避免很多细节上的错误，确保了其工程更高的准确性。
3、图层工具
可以让用户更为直观的选择对象所在的图层，或者是把对象进行图层的分类，有效的对图层进行管理，让图层管理变的更为细致和人性化。
通过图层工具的应用，改善了以往图层混乱的局面，为图纸提供了一个清晰的图层流程，为下次修改图纸时，提供一个有利的环境。
4、线工具
可以辅助绘图，提高制图的效率。
5、统计
可以对顶针板上所以的线割孔，主视图中顶针位置，进行统一的统计，生成一个规范的表单。
6、批量坐标标注
可批量对选区对象进行坐标标注，为繁琐的标注工作节省大量的时间。

安装说明

1、本程序是AutoCAD塑胶模具增强外挂,需安装AutoCAD2004及以上的版本才能运行本程序。
2、安装前请先关闭AutoCAD。
3、可以直接覆盖安装，不用删除老版本，注意就是新版本要安装在老版本同一个目录。
4、执行安装程序文件（YanXiu_Mold_2.8.exe）按照提示操作，即可自动加载到AutoCAD。
5、如果出现（档案名称，目录名称或磁碟标签语法错误）对话框，是因为安装文件。
（YanXiu_Mold_2.8.exe）所在的目录名字为中文，请把安装文件所在的目录名字改为字母。

使用技巧

CAD计算单独线段长度和多个线段的总长度的方法
方法1：计算单个线段

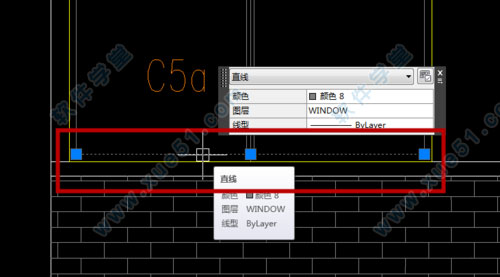

1、首先打开我们要测长度所对应的cad图纸，然后鼠标左键选中我们要测的线段。

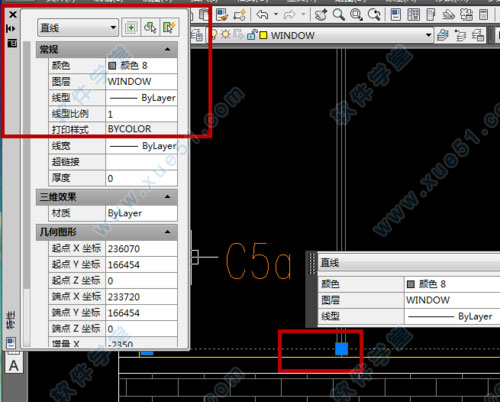

2、然后在左键双击这条线段，就会弹出这条线段的对应信息的对话框。

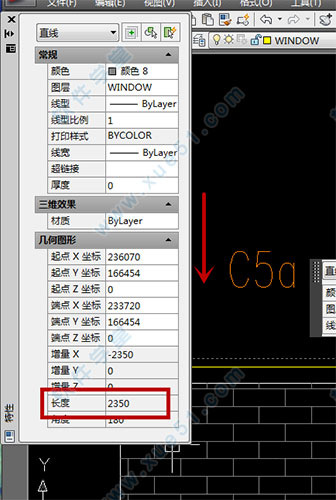

3、往下拉伸这个对话框，我们就可以看到这个线段的长度了。

方法2：计算多个线段的每段长度

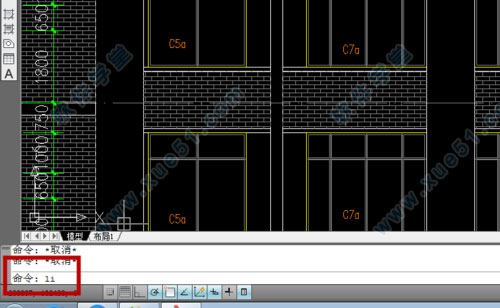

1、首先在命令栏输入命令“li"(英文大小写都可以，这个没有影响，下面步骤中输入命令也是这样，没有区分），然后按”Enter“键确定。

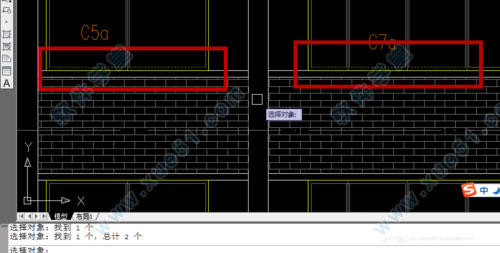

2、然后我们选择两条不同的线段，如图所示，选择好对象，按”Enter“键确定。

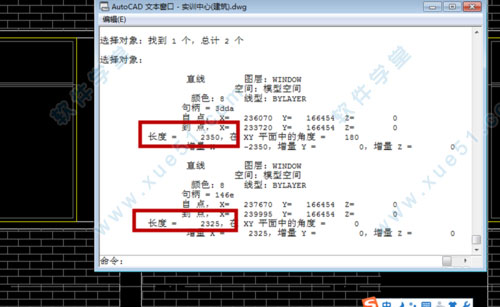

3、就会弹出文本窗口，上面有两个不同的对象的长度值。

常见问题

一、在vista或win7系统燕秀安装程序自动安装完成后或者手动安装完成后，打开cad没有燕秀工具箱的菜单和图标。
原因：软件没有权限，无法新建一些工具箱必须的文件。
解决办法：在加载了的软件的AutoCAD桌面快捷图标上点击右键，选择属性，在属性对话框切换到“兼容性”标签页，把下面的“请以管理员身份运行该程序”勾选上，然后确定，再点AutoCAD击桌面快捷图标运行程序就可以安装。
二、您的系统用户没有安装权限，提示不能安装。
解决办法：先在有权限可以安装的电脑里面安装好，然后把安装好的软件安装目录复制到无权限的电脑里面，再按照手动加载的方法安装，如果不知手动加载安装请看燕帮助里面的如何安装。
三、同一台电脑，有多个用户，其中一个用户CAD安装好了，另外的用户的CAD没有出现软件的菜单。
解决办法：在没有出现CAD里面手动加载的燕秀工具箱，如果不知手动加载安装请看燕帮助里面的如何安装。
四、我们的电脑不能上网，也不能插U盘，请问怎末安装新版本。
解决办法：用可以上网的电脑（比如网吧）到我们bbs.yxcax.com下载最新版本，然后用邮件附件方式发送到你们公司的邮箱里面，然后叫你们文员吧那个邮件的附件放到你们的局域网共享盘里面，然后再手动安装，如果没有安装权限，请看第一条。
五、自动安装无新版本的CAD选项，请问怎末安装。
解决办法：在新版本的CAD里面手动加载的软件，如果不知手动加载安装请看帮助里面的如何安装。
六、执行软件的安装程序文件YanXiu_Mold_2.8.exe，提示“无法打开bottom.bmp”文件，然后安装程序就退出无法安装。
原因：这个是杀毒软件导致（基本上都是卡巴斯基误杀）。
解决办法：关闭杀毒软件再安装就可以。

支持类型

1、塑胶模具设计
2、五金模具设计
3、压铸模具设计
4、合金模具设计
5、建筑设计
6、家具设计
7、包装设计
8、机械设计

常用快捷键

组立图3D输出：yx_asmout
输入图元自动分层：yx_fc
顶针过滤：yx_ewe
顶针数量统计：yx_etu
顶针坐标列表：yx_ety
顶针孔输出清理：yx_exe
模仁角避空：yx_mk
塑料资料：yx_pi
模具钢材资料：yx_pm
AutoCAD使用技巧：yx_pc
注塑不良解决方法：yx_pe
塑胶模具经典结构：yx_pg
塑胶模具设计注意事项：yx_py
添加标注文字边框：yx_dtk
翻转标注文字方向：yx_dfz
坐标标注尺寸界线变直：yx_daf
坐标标注文字重叠整理：yx_daz
线性标注文字重叠整理：yx_ddz
解除标注的关联性：yx_dgl
将所有标注设置为当前标注样式：yx_sdta
检查坐标标注原点个数：yx_cuy
检查坐标标注定义点是否正确：yx_cda
检查标注点上是否有对象：yx_cdd
检查全部标注是否有公差：yx_cdt
检查标注测量值是否被修改：yx_cde
检查全部标注的比例因子：yx_cds
标注文字还原：yx_dty
文字前加数量：yx_dn
文字前加螺丝数量：yx_dm
零件库：yx_k
模胚：yx_mb
水路：yx_cl
顶针：yx_et
弹簧：yx_tf
内六角螺丝：yx_sw
定位环/唧咀：yx_sprue
热流道：yx_hs
支撑柱：yx_sp
斜导柱：yx_ag
垃圾钉：yx_lp
限位块：yx_xw
中托司：yx_egp

更新日志

燕秀工具箱 v2.81（2019-10-07）
1、修复(隐藏对象)个别情况下无法运行问题。
2、修复2.8(删除重复线)误删对象问题。
3、修复2.8(检查坐标标注原点个数)显示问题。
4、修复2.8个别情况下标注全局比例导致标注功能无法使用问题。
5、修复(视图对齐)会自动关闭极轴问题。
6、修复(智能标注)开启右键菜单不能右键转换问题。
7、修改(计算打印区域标注文字高度)默认纸张为A4。
8、修复其他的一些小问题。
