pcbrepairtool这款软件是一款专为华硕主板打造的点位图查看软件，通过这款软件用户可以非常方便的查看FZ格式的维修点位图，让使用者可以完成对主板的维修，软件更是内附VB组件msvbm50安装程序，保证了使用这款软件的用户不会出现软件运行不了的情况，在无法打开软件的情况下，就是少了这个组件的支持，用户可以先安装这个系统组件，之后就可以打开软件了，本站提供的
pcbrepairtool中文版已经完成了内置中文，在软件内就可以轻松的设置成中文使用，以下也会附上详细的中文设置教程，保证用户使用完全无障碍，用户要通过这款软件查看PCB电路图时，直接将FZ格式的点位图放在fab文件夹下，再运行软件就可以查看了，操作非常的简单，没有复杂的步骤，非常的适用于华硕主板的维护和检修。
安装教程

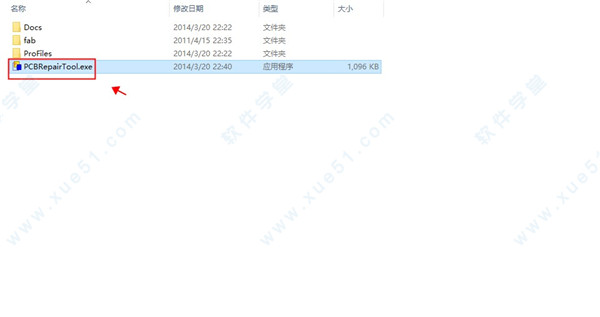

注：这款软件免去了用户的安装，从本站下载解压之后即可直接运行使用，如下。
使用教程
程序包括PCBRepairTool和TSICT主板维修查询系统。

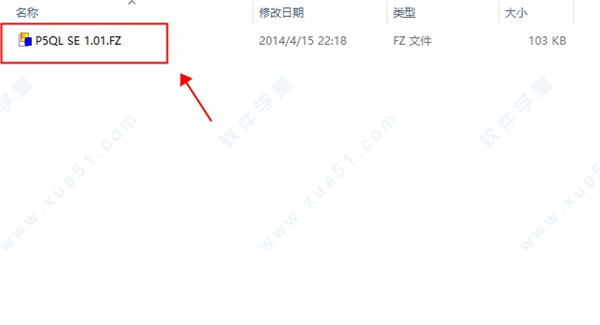

1、要查看PCB电路图时，将FZ格式的点位图文件放入fab文件夹，。

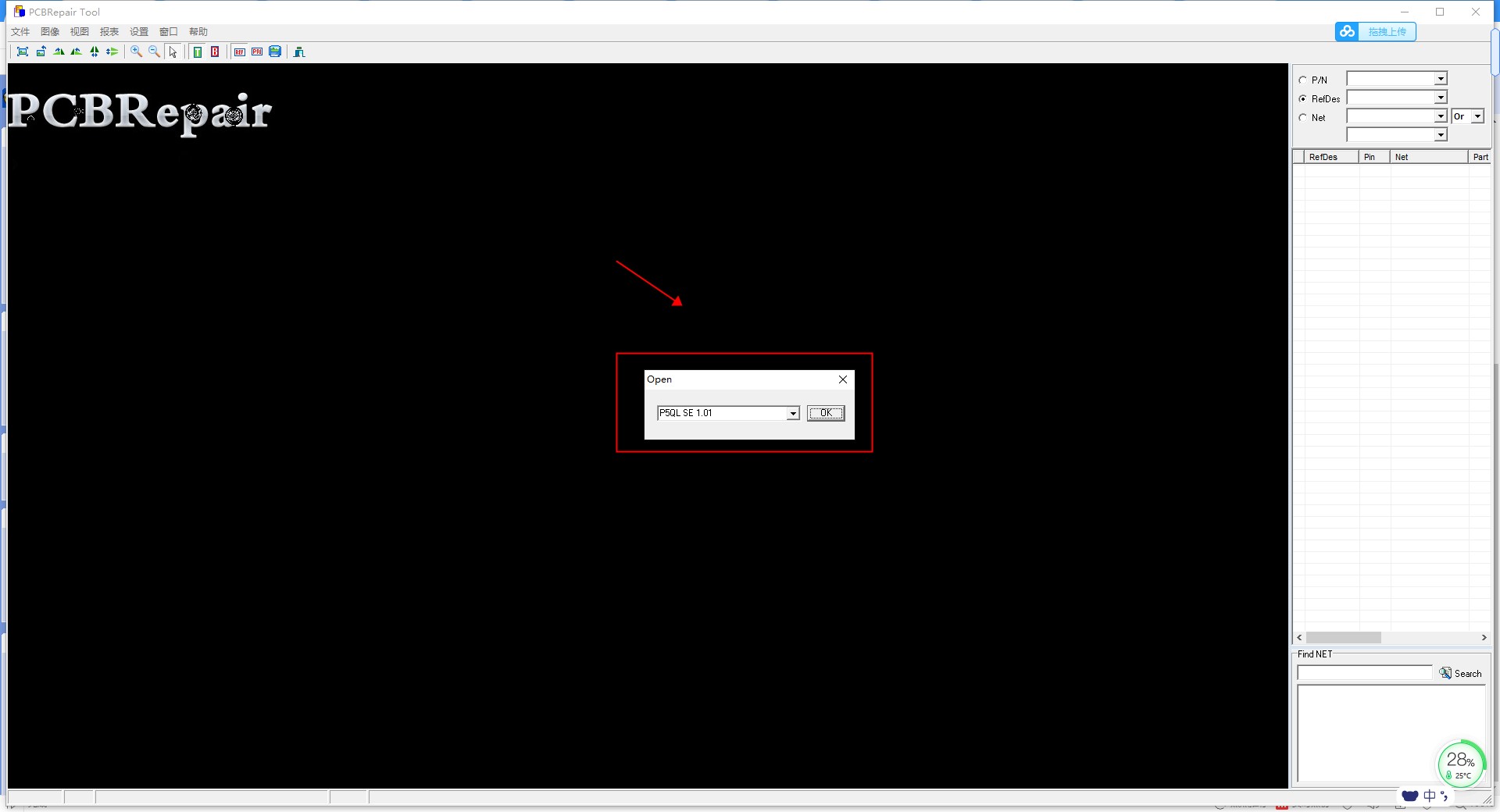

2、然后再运行PCBRepairTool软件，在软件主界面点击打开或者快捷键（ctrl+F10）就可以了。
3、光标选中元件的一个引脚，之后就可以看到一个元件的参数，在进行搜索时必须要把名称前面的字母或数字输入全了，不然会搜不到的。
注：win7下对pcbrepairtool的兼容性不太好（安装后会出现程序死的现象，或者闪退）。有的发帖人称可以在win7下运行，只是要把原先的迅雷删除，可能是存在冲突。出现 认证错误提示后可以改系统时间为2011年 ，也可以通过修改软件的方法不用改时间。
pcbrepairtool中文设置教程

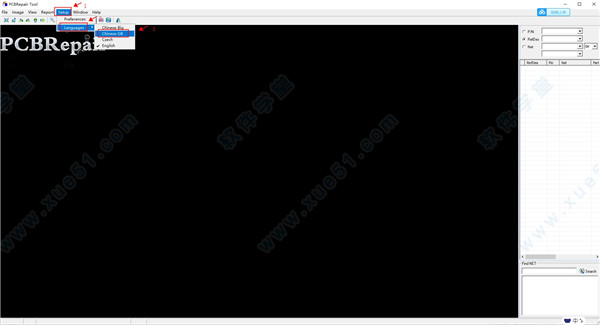

如果界面是英文的，我们可以依次点击【Setup】-【Language】中进行选择，简体中文【Chinese GB】，繁体中文【Chinese Big】如图所示：
如何查看电路图
一般电路图都有标识器件走线分布，器件标号，与型号大小等。
看电路图最忌讳的是眉毛胡子一把抓。因此最重要的是了解信号流程，即主信号的走向，或者说信号从哪里来去向是哪里。如果是规范的原理图画法，它的信号走向时有规定的，一般来说原理图的左方是信号的入口，右方是信号的出口。根据这个原理很容易了解到这张原理图的功能是什么。然后再把原理图细分成若干部分，仔细了解每一单元的功能，你就会对整个功能有个大体了解。当然首先你应对单元功能电路有比较多地了解。由多张图纸组成整机电路图一般情况下都有图纸编号。图纸编号的顺序就是整机的工作流程。掌握这些原则是可以很清晰地看懂电路图的。
在初期拿到一份图纸一定不能急，尤其是一点英文都不懂的情况下就更不能乱了。看图的时候要明确你是要查看哪一部分，具体到主板的哪一块，哪一个信号灯，然后围着这个总的芯片慢慢的向外围分析拓展。

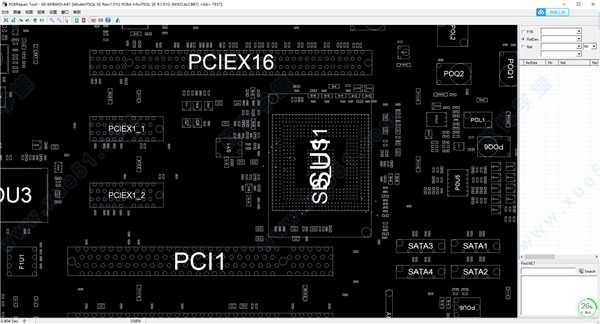

点位图与主板上的器件，标号，是一一对应的，说具体就是一个模型，主板的平面模型，它清晰的展现一块、主板的线路结构，板层等等信息。
注：图纸是厂家设计主板的依据，因此各个厂家对图纸保密都比较严格。
