广联达GTJ2021是一款非常不错的建筑工程相关软件，它最主要的功能就是可以帮助各位用户们对于建筑方面的计算了，可以轻松的就算出各种成本，图纸设计相关信息等等，对于相关行业的朋友们来说绝对值得一试，下面小编也是带来了广联达GTJ2021使用教程帮助大家更好的使用！广联达GTJ2021教程

广联达GTJ2021怎么用

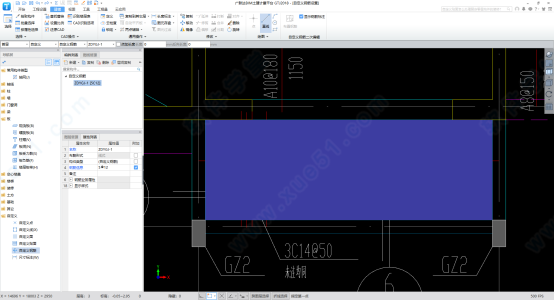

步骤一：在【梁二次编辑】分组下选择【生成梁加腋】；

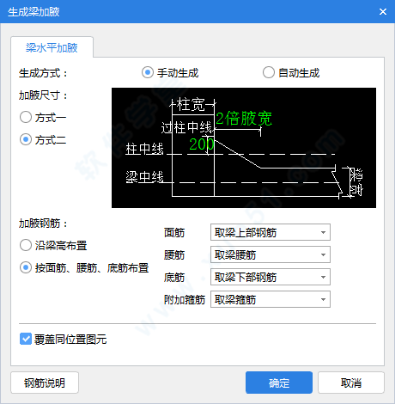

步骤二：选择加腋尺寸及加腋钢筋设置方式，输入参数，选择生成方式：

手动生成：选择需要生成的梁，点选或框选加腋位置，鼠标右键生成。
自动生成：根据生成条件（梁中线距柱中线1/4同向柱边时）在当前楼层范围内自动生成。
设置加腋尺寸:
方式一：在绿色字体上直接输入腋长、腋宽；
方式二：腋宽=梁边距柱中心距离过柱中线距离；腋长=2*腋宽
设置加腋钢筋：
当图纸中加腋筋为根数/间距格式时，适用于沿梁高布置。
当图纸中加腋筋按梁面筋、底筋、腰筋形式布置时，适用于按面筋、腰筋、底筋布置。
当梁加腋筋面筋、腰筋、底筋均同梁钢筋时，适用于取梁钢筋选项。
当加腋范围内箍筋为附加箍筋时，且箍筋信息与梁箍筋不同时，输入箍筋信息；
当附加箍筋直径及间距同梁端箍筋时，选择取梁箍筋选项。
备注：广联达GTJ生成梁加腋后，可以查看钢筋三维检查钢筋布置情况。
