gns3使用教程

gns3这款软件在帮助用户理解、模拟各种网络环境，理解网络结构方面可以说是非常强大的了，这款软件的功能可以说是非常强大的了，就连路由器和交换机对网络环境的影响都可以模拟出来，今天小编就整理了一下这款软件的安装使用教程，和怎么添加路由器的方法，方便大家更快的上手，具体如下。

gns3中文版安装教程

1、下载解压完成后运行gns3最新版安装包。
2、点击“I agree”进行下一步。

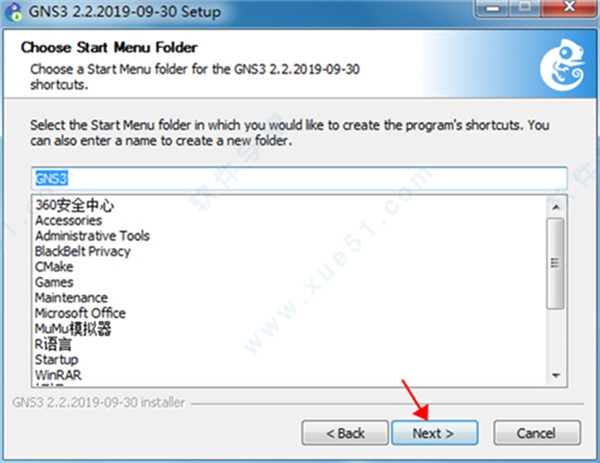

3、默认跳过，也可以修改名称。

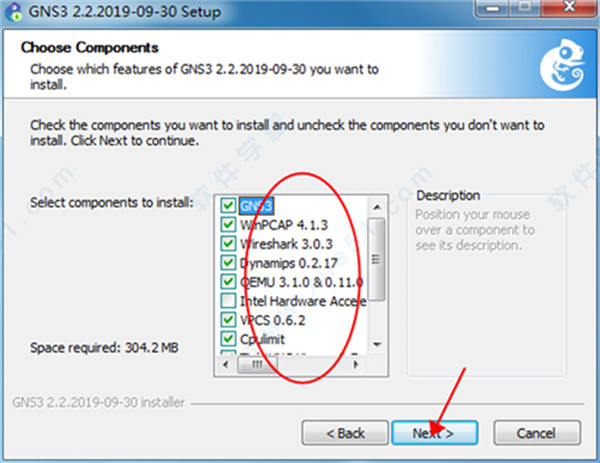

4、选择需要的组件进行勾选。

5、更改安装路径。

6、等待进度条到达百分百。

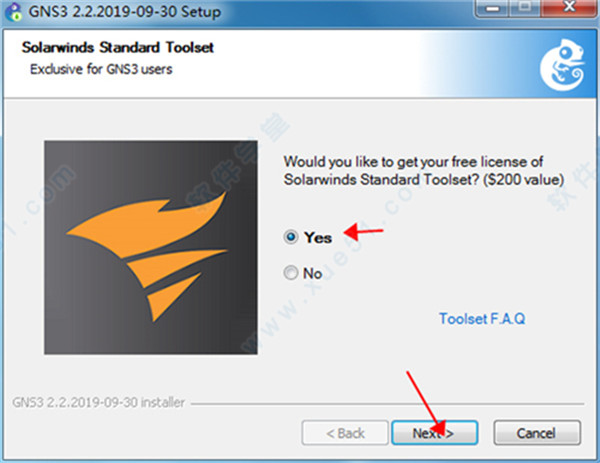

7、这里选择“YES”，获得标准工具集的许可证。

8、注册接收免费的SolarWinds标准工具集。

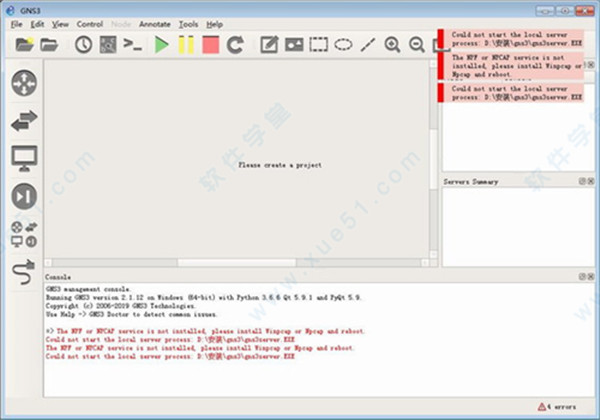

9、安装成功。

gns3使用教程

第一步：点击 Edit->Preferences… 在弹出的对话框中右侧选择 Dynampis然后在 Executable path 中:写入你安装的 GNS3的目录下的 Dynampis-wxp.exe。有一点请注意，GNS3只支持英文目录，所以有中文出现的话，会有错误。(如果你是2000操作系统选择Dynampis-2000， vista选择Dynampis-wxp)
第二步：在 working directory 中随便安排一个目录，这个目录将用来存放运行模拟器的时候产生的一些文件。设置完毕后点击 OK。
第三步：点击 Edit->Ios image and hypervisors，在 image file 中导入你的cisco IOS，然后点击 Save 按钮就可以了。
第四步：画图。直接拖曳相关原件到界面就可以。通过双击，右击路由器和交换机的图标，可以进行一些简单的配置，比如图标的命名，交换机的接口属性。
第五步：点击 Emulation Mode。

现在就是模拟器可以运行的关键步骤了：
1、输入 list 回车。命令会显示模拟器的相关信息。可以看到在 state里面显示 stopped 的，相应的右边就是红色小灯。
2、打开任务管理器，也就是 ctrl+alt+del。然后在=>后面输入start r4。这个时候 r4的灯应该变成了绿色，与此同时，你的任务管理器的 cpu 使用率应该非常大，这是因为模拟器模拟的是路由器的结构，因此他不知道路由器的 cpu 什么时候会空闲，所以一直是满载。
这个时候我们进行如下处理:输入 idlepc get r4这条命令会让程序算出一个可能的 idlepc value。在弹出的对话框中就是可能的 idlepc value，我们只要在打*的数字中选一个输入编号就可以。这个时候观察你的 CPU使用率，如果没有下降，那么输入 idlepc show r4 重新选一个编号，然后观察，如此反复。
如果 CPU使用率下降了，那么点击开始-运行->输入 telnet 127.0.0.1端口号。现在在出现的 telnet 命令框中按几个回车，然后按照如下命令输入：
NO //如果没有配置文件的话，会提示是否设定，这里我们选择NO
enable //进入特权模式.如果有密码的话还需要输入特权的密码
config terminal //进入全局配置模式
no ip domian-lookup //关闭域名查找，主要是用在当你输错了命令的时候 ,避免路由器将错误的命令当作域名来查找了
line console 0 //进入console口
logging synchronous //日志同步,防止通过console进行配置的时候，命令被日志提醒打断
exec-timeout 0 0 //设定超时时间为永不超时
exit //退出console配置进程到全局配置进程
hostname R1 //设定主机名为R1，便于区分
end //退出到特权模式
总结来说，每打开一个路由器的话，都先把这些命令配置上，对于后面配置实验比较方便，当然也可以不配置r1， r2， r3， r5 等上图中的其他路由器也用类似方法解决。成功的话，便可以使用GNS3模拟器进行CISCO实验了。由于模拟器不支持 telnet 下的 reload 命令，所以 reload 就变成在模拟器中先 stop 然后start。最后大家可以保存下模拟器，以便下次直接使用。这是 Dynampis 模拟器最简单的路由拓扑，对于刚刚接触 CISCO，以上方法已经足够大家完成路由部分的所有实验。

gns3怎么添加路由器

首先你要在编译i->首选项->dynamips下面成功测试你电脑和gns3最新版的运行性
然后在编译->IOS和hypervisor下面添加路由器的ios，添加多少ios就能使用多少个路由
不过路由的ios必须你自己上网去下载
而且使用前先让gns3最新版帮你计算一下路由ios的idle值
否则你的cpu再好也开不了多于3台路由
