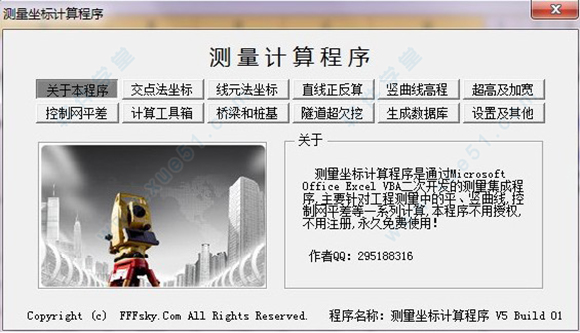

测量坐标计算程序 v6

测量坐标计算程序是一款功能强大的测量坐标计算软件，它是通过Microsoft Office Excel VBA二次开发的测量集成程序，主要针对工程测量中的平、竖曲线，控制网平差等一系列计算。测量坐标计算程序主要有交点法、线元法、直线坐标正反算，竖曲线计算，平面控制网“导线、高程”平差，曲线超高加宽、计算工具箱等诸多实用功能，是工程测量人员的好帮手！除此之外，还可以生成5800、9750数据库，其中包括：隧道超欠挖、交点法、线元法、竖曲线一系列数据库。本软件不用授权，不用注册，永久免费使用，已知数据输入明确，操作简单易懂，适用于公路、铁路等线形计算，欢迎有需求的用户下载体验。

操作方法

本程序运行环境为Microsoft Office Excel 2003以上版本，运行时要把安全级别设置为“低”或提示启用宏，否则点击程序按钮时会没有任何反映，设置方法如下：
Office Excel 2003版：点击顶部【工具】>>>【宏】>>>【安全性】>>>【安全级】>>>【低】>>>【确定】>>>【重新打开文件即可运行】。
Office Excel 2007版：点击顶部【Office按钮】>>>【Excel选项】>>>【信任中心】>>>【信任中心设置】>>>【宏设置】>>>【启用所有宏】>>>【确定】。
Office Excel 2010版：点击顶部【文件】>>>【选项】>>>【信任中心】>>>【信任中心设置】>>>【宏设置】>>>【启用所有宏】>>>【确定】。

程序功能

1、交点法（曲线要素、直曲表、坐标正算、坐标反算、CAD脚本SCR）。
2、线元法（曲线要素、坐标正算、坐标反算、CAD脚本SCR）。
3、直线正反算（直线要素、直线正算、直线反算）。
4、竖曲线（自动生成中边桩高程和中桩高程及边桩高程）。
5、超高及加宽（可计算线性超高和三次抛物线超高）。
6、控制网平差（附合导线、闭合导线、无定向导线平差）。
7、计算工具箱（结构物计算、极坐标放样、测量工具箱）。
8、桥梁与桩基（结构物计算、桩基十字线、支座与垫石坐标计算）。
9、隧道超欠挖（卡西欧数据库生成、超欠挖计算、轮廓线面积计算）。
10、生成数据库（5800数据库，9750交点法、线元法数据库）。
11、设置及其他（页眉页脚设置、检查更新、测量常用表格、文章推荐、程序说明）。

程序附件

1、VBA测量函数大全（集成了十多个自定义函数）。
2、测量坐标计算程序使用说明（介绍程序和使用说明）
3、交点法坐标、线元法坐标。scr（生成CAD线路图）。
4、坐标线路图（运用SCR生成的图形）。
5、曲线要素表、竖曲线坡度（原始已知数据）。
6、VBA隧道超欠挖检测模拟图（AutoCAD图纸）。
7、Casio fx-5800P计算器程序（交点法、线元法、竖曲线）。
8、Casio fx-9750GII、9860G计算器程序（交点法、线元法、隧道轮廓线放样）。

更新日志

测量坐标计算程序 v6
修正：
a、交点法坐标反算计算方式（自动判断近似里程）。
b、线元法坐标反算计算方式（自动判断及可输入近似里程）。
c、直线坐标反算计算方式（自动判断近似里程）。
d、附合导线、无定向导线个别修正。
e、极坐标放样个别修正。
g、页眉页脚设置移至设置与其他版块。
新增：
a、增加坐标转换（施工坐标系与测量坐标系转换）。
b、桩基十字线（适用于桥梁桩基或房屋桩基十字线坐标计算）。
c、隧道超欠挖检测（输入已知数据即可计算出隧道超挖或欠挖）。
d、隧道断面检查表（自动成图和求出轮廓线面积）。
e、测量常用表格（多种常用表格）。
f、程序说明（简易介绍程序运行环境）。
v4.9更新：
修正：
a、修正隧道超欠挖类型切换时出现438错误。
b、修正了竖曲线半径输入0时生成要素出现错误。
c、修正了附合导线闭合差。
d、修正了信息设置有效性。
新增：
交点法：
1、新增自动计算交点桩号，在“自动生成坐标”的桩号中加入了曲线五大桩。
2、新增导出CAD脚本SCR文件和添加左右边桩画线按钮。3、直曲表中新增线元法一览表。
线元法：1、在线元法要素表中新增自动计算坐标和方位角。2、新增导出CAD脚本SCR文件和添加左右边桩画线按钮。
新增直线坐标正反算。
测量工具箱：新增任意曲线切线方位角计算。
竖曲线高程新增路面结构层计算。
添加了退出程序提示博文精彩推荐页面。
添加了未启用宏则出现在如何启用宏的方法信息页面。
添加了程序自动检查更新。
v4.8更新：
修正：
a、修正了竖曲线当计算桩号等于ZY或YZ时高程显示0的错误。
b、修正了坐标反算时计算方位角大于270则出现误差现象。
c、修正了其他细节。
新增：
a、新增了缓和段曲线超高、加宽计算程序（支持线性渐变和三次抛物线选择计算方式）。
b、在交点法坐标正算新增了高程栏（坐标和高程在同一界面显示）。
c、新增了隧道超欠挖数据库生成，含：一圆心、二圆心、三圆心等（适用于9750以上计算程序）。
d、新增了控制点坐标表，结构物计算和极坐标放样控制点选择。
e、新增了程序界面单位及页脚设置。
