源泉设计插件是一款非常优秀的国产CAD装饰与设计工具，是建筑方面的一把好手，它可以给设计师们提供开拓性的想法，摆脱以往旧习，设计最新的想法点子，进而打来一个简单、易用、快捷的CAD制图环境。该软件是由知名的编程汇编语言Visual LISP 编译而成，能够适配一整套AutoCAD产品，包括从AutoCAD2004版到最新出品的2020版本，亦或是浩辰CAD等各个版本，这让用户有了更多的选择。其所有命令均组织添加在原CAD菜单的最后一项，以方便查阅，通过总览命令，可以动态设置所有命令的快捷键，即时生效；提供丰富的"装饰构件"、"建筑构件"和"建筑符号"绘图命令，建筑门、窗、墙、柱随时随地自动修剪；提供类似
ACDSee 的图库管理，操作直观、维护方便。在设计图纸的时候，你可以用毫米、厘米、分米、米甚至是英寸等计量单位来绘图，墙厚、图块等设置项会相应调整，设计结果非常精准有效并可随时浏览实际设计效果。值得一提的是，源泉设计插件配置了谷歌地球的转换程度，各大单位算量快速转换，可话费最少的时间得出最精准的结果，这将是工程进步的最佳保障，想要使用的用户欢迎免费下载体验！
软件亮点
1、免费软件，绿色小巧，压缩包仅15MB多(含说明、必要图库和常用字库)。
2、提供中文简体、中文繁体、英文三个语言版本，请对应下载。
3、提供多用户系统，你可以同时为多个公司绘图，而拥有多个完整设置。
4、你可以用毫米、厘米、分米、米甚至是英寸来绘图，墙厚、图块等设置项会相应调整。
5、功能强大而简单易用，完全不影响原有AutoCAD或天正的绘图习惯。
6、门窗块完全兼容天正3，可以互为使用。

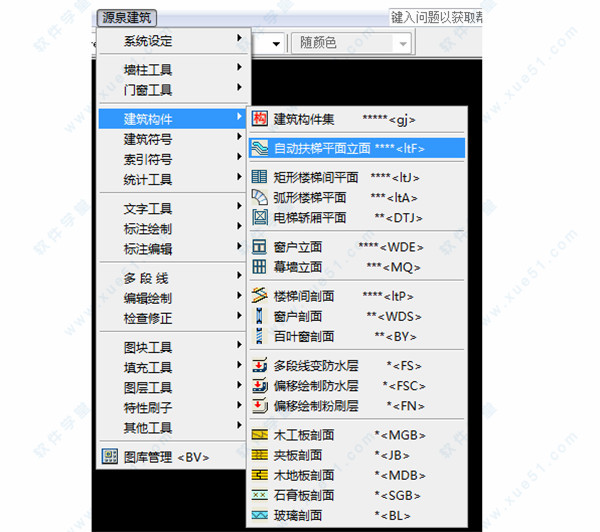

7、"源泉设计"的所有命令均组织添加在原CAD菜单的最后一项，以方便查阅。
8、通过总览命令，可以动态设置所有命令的快捷键，即时生效。
9、提供丰富的"装饰构件"、"建筑构件"和"建筑符号"绘图命令，建筑门、窗、墙、柱随时随地自动修剪。
10、提供类似 ACDSee 的图库管理，操作直观、维护方便。
11、强化了 AutoCAD 的部分基本功能，如"文字处理、尺寸标注、图层管理、编辑与绘图"等等。
12、内置了将图元导入Google Earth(谷歌地球)的转换程序。
安装教程
1、自动安装方法：

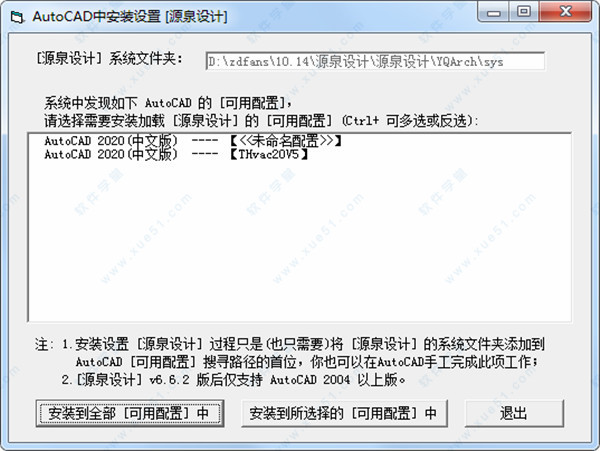

将软件包解压到你指定的任意文件夹(如:“D:\yqarch\sys”，注:路径中不能含有括号)，点击一键安装程序setup.exe(浩辰CAD用浩辰gsetup.exe)，按提示选取需关联的AutoCAD/浩辰CAD用户配置文件(Profile)就可以简单完成安装设置过程。
如果您使用WIN10操作系统，请在AutoCAD中添加源泉的系统文件夹为受信任的位置: yqarch\sys。
2、安装失败解决方法
AutoCAD：
如果一键方法安装不成功，请将sys\install.vlx文件拖拽入AutoCAD绘图区也可完成安装；
如果启动文件“sys\acad.lsp”与你的自编程序冲突，安装后可直接删除之，此时应该将启动文件yqstart.lsp加入到AutoCAD的启动组(用AutoCAD的ap命令)；
在天正建筑(5.0-9.0)环境下的安装方法与上述相同。
强烈推荐安装AutoCAD扩展工具(AutoCAD express tools)。AutoCAD 2005以上本身已附带此扩展工具，安装AutoCAD时选择安装就可以了。
浩辰CAD:
如果一键方法安装不成功可改用手动安装
3、手动安装方法
将软件包完整地解压到你指定的任意文件夹(如:“D:\yqarch\sys”，注:路径中不能含有括号)；
启动AutoCAD/浩辰CAD，运行系统配置程序“菜单(menu)\工具(Tools)\选项(Preferences)”:
a) 在弹出的系统配置对话框中选择“文件(Files)\支持文件搜索路径(Support File Seach Path)”；
b) 按【添加(Add)】按钮加入 源泉设计 的系统路径，如“D:\YQArch\sys”；
c) 然后按【上移(Move Up)】按钮将此路径上移至其余路径的最上端；
d) 按"OK"按钮退出系统配置对话框；
退出重新进入AutoCAD/浩辰CAD，安装完毕！
更新日志
v6.6.9a
1、用户系统配置文件config.txt中，添加“矩形/圆形引出框参数”设置项；
2、修改“自动编号(aBH)”命令等命令，输出小数位跟面积(mj)命令；
3、修改“立面柜子标注(ddGZ)”命令，可选多个图层；
4、“Q5杂项命令面板”修改如下：
5、改善“切换几个关联开关(gl)”命令；
