BioWin 6是一款全新的废水处理过程模拟器，将生物、化学和物理过程模型联系在一起。BioWin在世界范围内用于设计、升级和优化所有类型的污水处理厂。软件的核心是专有的生物模型，并辅以其他过程模型(例如，用于计算酸碱度的水化学模型、用于氧气建模和其他气液相互作用的传质模型)。软件模型由EnviroSim独家拥有、开发和支持，是最初的“全厂”模型。除了整合市场上最强大的型号，软件还提供了无与伦比的易用性。使用相册以信息丰富的表格和图表捕捉您的模拟项目结果。通过默认单元系统、流程图显示首选项和自动保存设置等选项，定制您的工作环境以满足您的需求。使用复制/粘贴操作将您的结果手动传送到电子表格、文字处理和演示软件，或者使用BioWin的“向WordTM报告”功能自动生成综合报告。在线帮助系统和教程为您的入门提供全面的帮助。软件还提供了许多预先配置的流程图布局，您可以利用这些布局来满足您的项目需求。您还将获得EnviroSim无与伦比的客户支持——我们的集体流程建模专业知识首屈一指。
安装破解教程

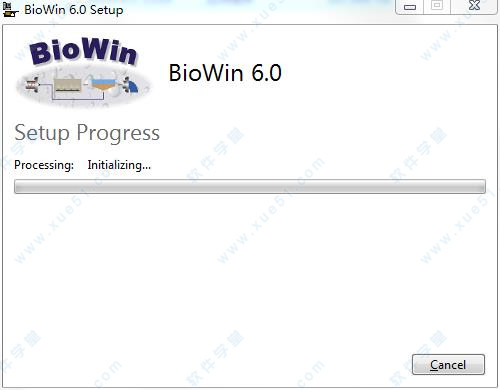

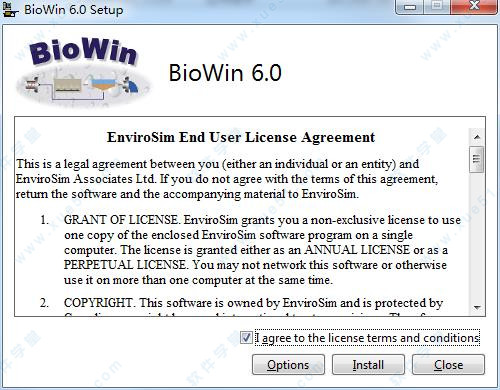

1、首先下载好该文件，运行“bw60setup.exe”主程序开始安装，选择“I Agree”这一项，然后点击“Next”。
2、然后根据提示默认操作，直到完成对软件的安装。

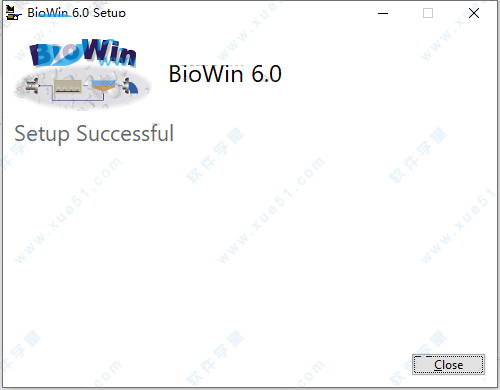

3、成功安装后，先不要运行软件。

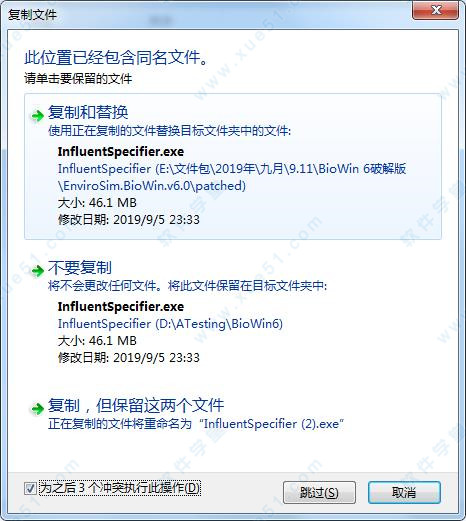

4、将patched文件夹下的四个破解不复制到该程序的安装路径，在在出现的提示中选择复制和替换这一项即可完成破解。
功能介绍
一、模型补充
1、化学除磷
新的P去除机制（水合金属氧化物）
基于EnviroSim赞助的研究
对废水系统进行广泛的校准
克服旧“WEF模型”的弱点（例如固定Me：P化学计量）
可以同时使用铁/黑色/明矾输入
2、硫（生物，RedOx 等）
硫化物氧化细菌
硫酸盐还原菌（多种）
潜在的硫化氢剥离
硫化铁（FeS）沉淀
H 2 S
控制的模型铁添加
3、工业有机物
工业组件的四个新状态变量
混合去除途径 - 剥离和/或生物降解
工业组分的默认设置模拟二甲苯，苯酚，苯和甲苯
根据抑制性Haldane动力学进行生物降解
4、CEPT
选择模拟胶体
COD /金属相互作用
模型可以在水合金属氧化物（HMO）存在下将不可沉降的胶体COD转化为可沉降的颗粒COD
该方法还将减少P在HMO上的潜在吸附
然后可以使用理想或模型澄清器来模拟增加的固体和BOD去除
5、Iron RedOx
选择模拟铁氧化/还原反应
新的含铁量（氯化亚铁或硫酸亚铁）
在有氧环境中，亚铁被氧化成三价铁
在厌氧环境中铁被还原为亚铁
跟踪铁基沉淀物的选择{ e。FeS和vivianite [Fe 3（PO4）2 ]}
6、P Recovery（Brushite，Vivianite）
改善了Ca 2+和Mg 2+的跟踪：
以前，Ca 2+和Mg 2+仅通过输入可溶性流入物浓度在整个流程图中可用
低估了通过固体流进入消化池的量，限制了潜在沉淀物的量
更新的模型包括生物量中的Ca 2+和Mg 2+（作为“合成ISS”的一部分）和流入的可降解固体（X SP）
P的额外接收器
Vivianite形成：
像以前版本一样形成鸟粪石但不再受Mg 2+限制！
磷酸钙沉淀物（如透钙磷石）
降低将流可溶性PO4返回至通常观察到的水平
来源分离有机物
7、纤维素
纤维素追踪
流入的不可生物降解的颗粒材料分成两部分：纤维素和非纤维素
每个单独的COD：VSS比率
有助于微调污泥产量和蒸煮器性能
实现纤维素回收的建模
手动参考：
模型参考>生物/化学模型>活性污泥过程>普通异养生物质的生长和衰变>化学计量参数
模型参考>非状态变量的定义
二、可用性升级
1、绘图工具/撤消
UNDO按钮!! 用于意外删除元素，移动
用于将管道格式从一个管道复制到其他管道的按钮
用于对齐流程图元素的按钮（垂直或水平中心）
用于均匀（垂直或水平）间隔流程图元素的按钮
用于翻转流程图元素图像的按钮（水平或垂直）
用于复制所选元素的按钮
2、Excel报告
自动快速生成和导出数据，图表，到Excel
非常适合生成用于PFD的质量平衡表
预配置的模板是可自定义的
可以将“后BIOWIN”计算（克使用Excel公式MLVSS / MLSS，COD / BOD）
包括稳态和动态模拟数据库的选项
可以包括BioWin图表 - 这些图表将转换为带有数据的Excel图表
报告仍然可用Word
3、变量命名/排序
重命名变量和参数以提高一致性
允许更简单的字母排序
4、元素标签
可定制的元素特定信息
信息更新与模拟
可以包含状态，组合和元素特定的变量
可以控制位置（上方，下方元素）
如果需要，可以替换流程图标
5、综合流媒体说明书
6、表换位
7、可选警报
8、更多示例流程表模板
9、设置所有参数默认值
10、金属盐溶胶密度
11、m 3 / hr流量单位选项
12、湿吨污泥成本选择
使用帮助
使用绘图板
绘图板是BioWin主窗口中最大的部分。您可以通过放置各种元素，指定其属性以及将它们与管道连接来设置要模拟的流程布局。可以从绘图板执行许多程序-本节概述了一些常见程序。
注意：在使用绘图板之前，最好根据系统要求检查项目|当前项目选项（绘图板，管道，单元系统等）（参见“一般操作”的“设置项目选项”部分）章节了解更多信息）。
一、在绘图板上放置一个元素
1.使用鼠标光标，单击“配置”工具栏上的某个元素图标。
2.将光标移动到绘图板上。执行此操作时，光标将更改为元素放置光标（elementplace）。单击要放置元素的绘图板。
3.如果要放置更多相同类型的元素，请继续单击所需的绘图板位置。每次点击都会再放一个元素。
4.对配置中的所有不同元素类型重复步骤1-3。
二、在绘图板上选择多个元素
要通过拖动鼠标选择多个元素：
1.单击“配置”工具栏中的元素选择工具（elementhand）。
2.将光标置于要选择的绘图板上元素组的上方和左侧。
3.按住鼠标按钮并将光标拖动到要选择的元素组下方和右侧的位置。所选元素周围将出现一个框。
4.释放鼠标按钮。
注意：选择框也可以从要在绘图板上选择的元素组周围的右上角，左下角或右下角开始。
要通过单击鼠标选择多个元素，请按住Shift或Ctrl键并单击要选择的组的每个元素。
三、在绘图板上重新排列和移动元素
如果要更改元素的位置：
1.单击配置工具栏中的元素选择工具（n_DragPtr）（或者只需按ESC按钮）。
2.将光标移动到要移动的绘图板上的元素上。
3.单击元素，在按住鼠标按钮的同时，将元素拖动到所需的新位置。
4.或者，要获得更精确的放置，请单击元素以选择它，然后按向上/向下/向左/向右箭头按钮，每按一次箭头按钮将其移动一小段距离。
5.或者，要将元素移动一个设定的距离，单击元素将其选中，然后在按住fn按钮的同时，按向上/向下/向左/向右箭头按钮。
6.要对齐所选元素的边缘，首先选择其他元素将对齐的“pivot”元素。然后，按住Ctrl键，选择要与“pivot”元素对齐的其他元素。在“流程图工具”工具栏上，单击按钮以对齐所选单位的左边缘或按钮以对齐所选单位的上边缘。
7.要在最左边和最右边的单位或最上面和最下面的单位之间平均分隔单位，选择要移动的元素组，然后在“流程图工具”工具栏上，单击按钮，在最左边和最右边的单位或按钮之间平均分隔单位在最顶部和最底部单元之间平均分配空间单元。
注意：您还可以同时移动多个元素。选择要移动的元素组，然后按照步骤3,4或5进行操作。
如果要更改一个或多个元素的垂直或水平方向：
1.单击“配置”工具栏中的元素选择工具（n_DragPtr）。
2.选择要重新定向的元素，然后在“流程图工具”工具栏上，单击按钮以可视方式切换所选元素的水平流动方向，或单击按钮以可视方式切换所选元素的垂直流动方向。
3.也可以重新定向单个元素。右键单击元素，然后从弹出的菜单中选择“水平翻转”或“垂直翻转”（后一个选项仅适用于分割器和混合器等元素）。
四、在绘图板上命名元素
1.单击“配置”工具栏中的元素选择工具（elementhand）。
2.将光标移动到要命名的绘图板上的元素上。执行此操作时，光标将更改为元素选择光标（elementhand）。
3.右键单击元素。在弹出的菜单中，选择Name...
4.在结果对话框中输入元素的所需名称，然后单击“确定”。
