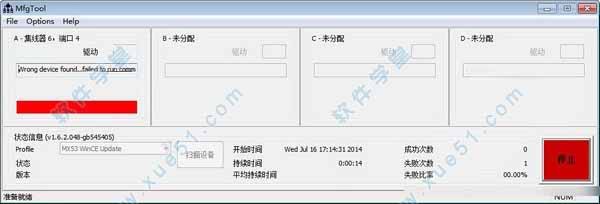

MFGTool是一款由飞思卡尔专门为imx系列产品开发的烧写工具，使用起来非常方便，通过USB将PC和开发板连接后，使用这款软件就可以烧写u-boot，kernel和filesys。它的通常目标板烧写过程分为两个阶段：分别是bootstrap 和updater，Bootstrap阶段，将特殊的uboot和kernel镜像烧写到目标板上，这特殊的镜像在目标板正常运行后为下一阶段做准备；Updater阶段，是主机（PC）与目标板建立连接，然后将uboot、kernel、文件系统等烧写到目标板的整个过程。小编给大家带来了
MFGTool(飞思卡尔烧写工具)绿色版下载，需要的用户请前来免费下载使用。
具体烧写和运行流程
一、Boot跳线到USB下载模式---BOOT_MODE[1:0]为0b10
二、加载相关的配置文件:UICfg.ini、cfg.ini、ucl2.xml。其中:
1、UICfg.ini指明了界面配置。
2、cfg.ini指明了芯片和开发板名称，并指定了ucl2.xml文件中的LIST项名称。另外，软件根据芯片和开发板
名称在.Profiles中寻找 相应的配置文件ucl2.xml，启动镜像和烧写镜像文件。此处的"."为相对目录，即
软件 的存放和执行目录。
3、ucl2.xml通过LIST项来列出要执行的命令集和相应文件。
三、软件通过USB将前导u-boot，kernel，文件系统下载到开发板中的RAM中，并跳转到RAM中的u-boot处来
执行kernel，挂载文件系统。
之所以称"前导u-boot，kernel，文件系统“，因为它们是为最终的程序烧写做系统准备，它们并不是最终要下
载到Flash、SD、TF卡等非易失存储器中的系统镜像。
四、强制开发板启动RAM中的kernel，并装载相关特定的USB下载驱动，开发板中的Linux系统做好了程序烧写的前期准备。
五、通过执行一组在配置文件中设置的Linux命令，软件使用USB将要烧写的系统镜像烧写到非易失存储器中。
六、掉电，跳线到正常的启动模式，重启。
注意事项
MFGTool(飞思卡尔烧写工具)是Freescale提供的烧写工具，使用前确保cfg.ini和UIcfg.ini两个文件的配置正确，如果配置有误可能不能正常的工作。
使用说明
使用有几点是需要注意的，否则就会在烧写过程中遇到一些问题：
1、在使用l前，文件cfg.ini 和 UICfg.ini是必须要在同一个文件夹下，同时这两个文件一定要配置正确。
UICfg.ini用来配置每次同时可以烧写开发板的个数：
[UICfg]
PortMgrDlg=1
cfg.ini用来配置芯片类型和板子信息以及烧写内容存储方式：
[profiles]
chip = MX6DL Linux Update -----------芯片为i.mx6dl
[platform]
board = SabreSD ------------板子型号
[LIST]
name = i.MX6DL-ubuntu-SabreSD-SD ---------------烧写内容及存储方式
cfg.ini一定要根据你的板子和要烧写到哪里来设置，设置的信息和你使用的板子要匹配。
2、ucl2.xml
烧写过程是完全按照ucl2.xml进行的。具体ucl2.xml的内容你可以到MFGTool-Dir/Profiles/MX6DL Linux Update/OS Firmware下查看。ucl2.xml中的烧写命令为linux命令（文档Manufacturing Tool V2 Quick Start Guide中有介绍）这里不再详述。
3、boot mode方式要正确
在烧写前要设置板子为下载模式，才可以进行烧写。
总结一下使用烧写过程如下：
1）配置cfg.ini和UICfg.ini文件
2）设置boot mode为download模式
3）用OTG-USB线连接开发板和PC机
4）打开终端，并运行exe文件夹

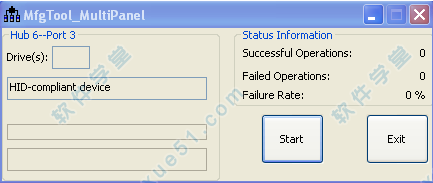

5）给开发板上电，出现如下HID-compliant device，点击Start开始下载。
4、如何使用MFGTool烧写image到你自己设计的板子上
编译生成板子上需要跑的U-boot、uImage和文件系统rootfs(具体操作查看你参考设计的板子的User Guider中有详细的步骤和介绍)
Sending U-Boot
write U-Boot to sd card
Sending kernel uImage
write kernel image to sd card…………
Sending and writting rootfs
根据ucl2.xml文件中的内容来创建你自己设计板子的烧写过程，只要修改原有的U-Boot 和 kernel就够了。
产品自述
MFGTool是一款很优秀好用的飞思卡尔为imx系列产品开发的烧写辅助工具。这款软件功能全面强大，简单易用，使用后可以帮助用户更轻松便捷的进行烧写操作。随着版本的更新，编程工具变得越来越强大！在打开exe文件夹软件之前，请检查cfg.ini和UIcfg.ini文件是否存在，一定要确保这两个文件的配置正确。如果配置有误可能不能正常的工作。UIcfg.ini文件是用来描述与配置同时支持多少个开发板。UIcfg.ini文件格式为文本文件，用来配置芯片类型和板子信息以及烧写内容存储方式！
